Конденсатор Thermokey серии «R» 317.7 кВт, R404a, ∆T=15 K, EN 327 7х800мм, KR 1780.CD H

Описание

Конденсатор Thermokey серии R (модель KR 1780.CD H) рассчитан на работу с хладагентом R404A и обеспечивает тепловую отдачу 317,7 кВт при перепаде температур 15 K по методике EN 327; номинальный объём хладоносной трубной системы составляет 188 л, суммарная площадь теплообмена — около 1 104 м², номинальный расход воздуха через блок — порядка 59 500 м³/ч, акустический уровень на удалении 10 м — 37 dBA, патрубки для подключения линии всасывания и нагнетания имеют диаметры 76 и 54 мм соответственно.

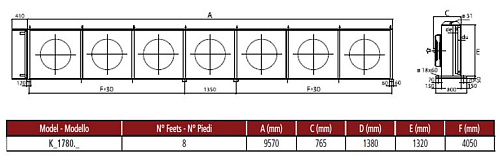

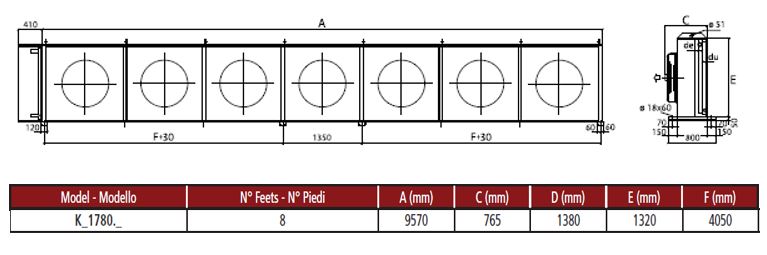

Исполнение блока предполагает горизонтальный воздушный поток: теплообменный пучок обслуживается воздушным потоком, сформированным семью вентиляторами диаметром 800 мм, что обеспечивает распределение воздуха через всю поверхность оребрения и снижает локальные перегревы. Конструкция выполнена как выносной конденсатор с размещением вентиляторов и теплообменного блока в одном корпусе, предусмотрены стандартные патрубковые подключения для интеграции в магистраль системы.

Корпус и внешние панели выполнены с материалами, устойчивыми к атмосферным воздействиям: основанием конструкции служит оцинкованная сталь с порошковым покрытием, обеспечивающим защиту от коррозии и осадков. Теплообменная секция представляет собой трубно-ребристый пучок, рассчитанный на рабочие параметры, соответствующие паспорту и методике EN 327; конструкция трубопроводов и патрубков обеспечивает требуемый гидравлический объём и простоту стыковки с магистралями холодильной установки.

Применение конденсатора ориентировано на выносные системы промышленного и коммерческого холода — склады, производственные линии пищевой промышленности, большие торговые объекты и морозильные камеры — где требуется конденсация при использовании R404A и производительность порядка нескольких сотен киловатт; блок совместим с системами, предусматривающими наружное размещение конденсатора и подключение по трубным диаметрам 76/54 мм.
