Конденсатор Thermokey серии «R» 260 кВт, R404a, ∆T=15 K, EN 327 6х800мм, KR 1680.BD V
- Артикул: KR 1680.BD V
- Бренд: Thermokey
- Вес кг: 882
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 123
- Площадь теплообмена м2: 710
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 6х800
- Патрубки Вход / Выход мм: 76 / 42
- Расход воздуха м3/час: 55 200
- Производительность кВт R404A DT15K EN327: 260
- Уровень шума dBA 10м: 37
Описание
Конденсатор Thermokey серии R рассчитан на работу с хладагентом R404A и обеспечивает тепловую нагрузку порядка 260 кВт при температурной дельте 15 К по методике EN 327; теплообменная поверхность устройства составляет примерно 710 м², а внутренний объём трубной системы — 123 л. Проходной объём воздуха через теплообменник при номинальных условиях достигает порядка 55 200 м³/ч, что обеспечивается набором из шести осевых вентиляторов большого диаметра; акустическое воздействие на 10 м от корпуса находится на уровне примерно 37 dBA.

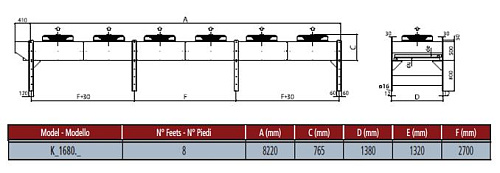

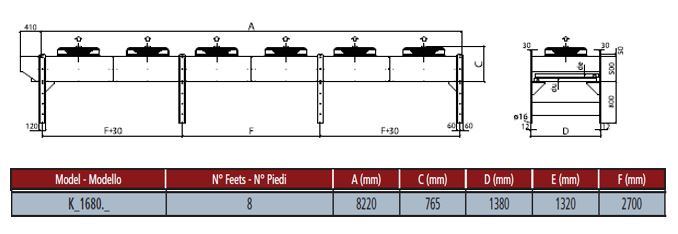

Конструкция выполнена с вертикальным направлением воздушного потока, при котором вентиляционная система обеспечивает равномерное распределение воздуха через секционный теплообменник по стандарту EN 327. Коммуникационные патрубки рассчитаны под присоединение магистралей диаметром, соответствующим входному и выходному сечениям 76 мм и 42 мм, что соответствует требованиям к малому гидравлическому сопротивлению при конденсации паров хладагента. Модель идентифицируется кодом KR 1680.BD V и ориентирована на выносное размещение в составе холодильных агрегатов.
Корпус агрегата, как правило, выполняется из оцинкованной стали с порошковым антикоррозионным покрытием, обеспечивающим стойкость к атмосферным осадкам при наружной установке. Теплообменник спроектирован в секционной компоновке с трубчатой системой, совместимой со стандартными технологиями сварки и паяния; вентиляторные узлы спроектированы с учётом требований по монтажу и обслуживанию, в том числе для замены либо ремонта приводов и рабочих лопастей.
Применение конденсатора целесообразно в выносных системах холодоснабжения торговых и складских комплексов, холодильных камер и пищевых производств, где требуется конденсация паров фреона R404A в диапазоне мощностей около нескольких сотен киловатт; модульная конструкция и стандарт EN 327 обеспечивают совместимость с типовыми компрессорными агрегатами и инженерными схемами промышленного холодильного оборудования. Наличие опций исполнения позволяет адаптировать агрегат под нестандартные условия эксплуатации и требования проекта.
