Конденсатор Thermokey серии «R» 227.7 кВт, R404a, ∆T=15 K, EN 327 5х800мм, KR 1580.CD V

Описание

Конденсатор Thermokey серии R (модель KR 1580.CD V) рассчитан на холодопроизводительность 227,7 кВт при применении хладагента R404A и температурном перепаде 15 K в соответствии с методикой EN 327; при этом заявленная пропускная способность воздушного потока составляет порядка 42 500 м3/ч, а уровень звукового давления на удалении 10 м — 36 дБ(А). Объем трубной системы конденсатора равен 86 литрам, площадь теплообмена — около 789 м2, что определяет значительную теплообменную емкость и соответствующие требования к хладопроводке и заправке хладагента; присоединительные патрубки имеют диаметры 64 мм (вход) и 42 мм (выход).

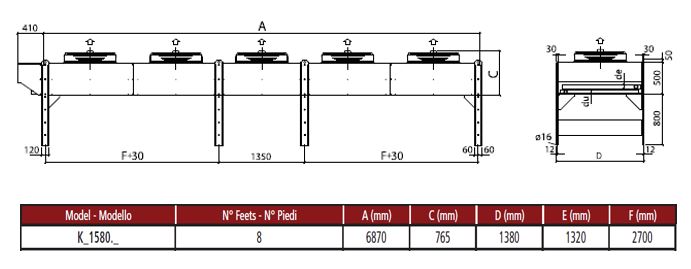

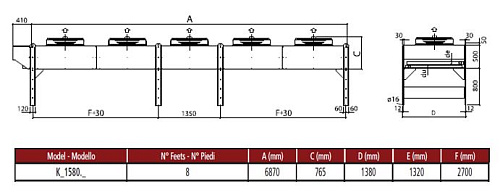

Вертикальное направление воздушного потока реализовано через группу из пяти осевых вентиляторов диаметром 800 мм, расположенных для обеспечения равномерного продува поверхности теплообмена и проектной производительности. Конструкция теплообменного блока и компоновка вентиляторов выполнены с учетом эксплуатации как выносного агрегата, что упрощает интеграцию в холодильные схемы с удалённым размещением конденсатора.

Корпус и внешние элементы агрегата изготовлены с применением материалов и покрытий, рассчитанных на внешнюю установку: металлические панели имеют оцинкованную основу и порошковое покрытие, устойчивое к атмосферным воздействиям, что снижает скорость коррозийного износа. Соответствие измерений и расчетов требованиям EN 327 подтверждает применяемые методы испытаний и критерии оценки теплопередачи.

Устройство предназначено для эксплуатации в системах промышленного охлаждения и совместимо с установками пищевой промышленности, торговли и логистики, где требуется удалённый конденсатор большой мощности. Конфигурация патрубков и запас хладагента ориентирует агрегат на подключение к трубопроводам большого диаметра и схемам с высокой массовой концентрацией хладагента.
