Конденсатор Thermokey серии «R» 216.6 кВт, R404a, ∆T=15 K, EN 327 5х800мм, KR 1580.BD V

Описание

Конденсатор Thermokey серии R, модель KR 1580.BD V, рассчитан на тепловую производительность 216,6 кВт при работе с хладагентом R404A при перепаде температур ΔT = 15 K по методике EN 327; для обеспечения теплообмена предусмотрена рабочая поверхность порядка 592 м² и внутренний объём трубной системы около 66 л, номинальный расход воздуха через теплообменный блок составляет около 46 000 м³/ч, уровень звукового давления на расстоянии 10 м — 36 дБ(А), а присоединительные патрубки выполнены диаметрами 64 мм (вход) и 42 мм (выход).

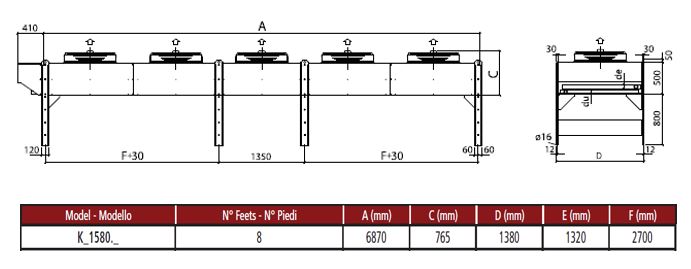

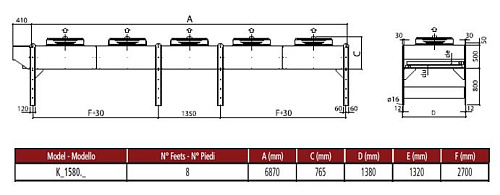

Исполнение с вертикальным направлением воздушного потока предполагает осевую организацию воздухопотока через оребрённый трубный пучок; необходимый объём подачи воздуха формируется комплектом из пяти вентиляторов диаметром 800 мм, при этом расположение вентиляторов и трубных коллекторов обеспечивает последовательную циркуляцию рабочей среды и упрощённое подключение магистралей по указанным размерам патрубков.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту поверхностей от атмосферных воздействий; теплообменный блок представляет собой финотрубную конструкцию, соответствующую методике EN 327 по определению характеристики при заданных температурных условиях, а осевые вентиляторы применены для принудительной конвекции и поддержания требуемого расхода воздуха.

Применение — внешние конденсаторы в промышленных холодильных системах: централизованные и локальные установки торговых объектов, складов и предприятий пищевой промышленности, требующие конденсации на стороне R404A; габариты и диаметры присоединений предусматривают интеграцию с магистральными линиями соответствующего пропускного класса и монтаж в открытом исполнении с вертикальным прогоном воздуха.
