Конденсатор Thermokey серии «R» 216.6 кВт, R404a, ∆T=15 K, EN 327 5х800мм, KR 1580.BD H

Описание

Номинальная теплопроизводительность конденсатора по методике EN 327 при использовании хладагента R404A и температурном перепаде 15 K составляет 216,6 кВт; расчетные показатели воздухообмена обеспечивают объемный поток порядка 46 000 м3/ч, при этом акустический уровень на удалении 10 м не превышает 36 dBA. Объем фреоновых труб в агрегате составляет 66 л, а суммарная поверхность теплообмена — примерно 592 м2; присоединительные патрубки для входа и выхода хладагента выполнены диаметром 64 и 42 мм соответственно.

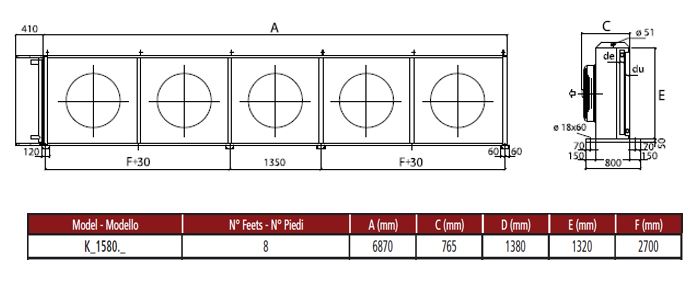

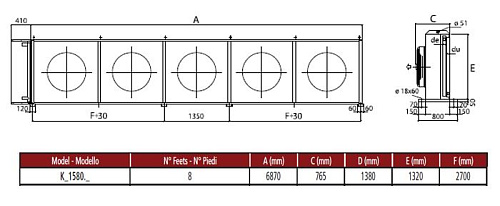

Конденсатор выполнен в горизонтальном исполнении с принудительной воздушной циркуляцией, реализованной с помощью пяти осевых вентиляторов диаметром 800 мм, расположенных в ряд для равномерного обдува теплообменного блока; конструктивная компоновка обеспечивает совместимость с монтажом как отдельно стоящего внешнего блока в холодильных контурах, так и интеграцию в существующие системы с направлениями потока, предусмотренными заводской моделью KR 1580.BD H.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, стойким к атмосферным воздействиям, теплообменный блок соответствует требованиям стандарта EN 327; использование осевых вентиляторов и типовых трубно-пластинчатых секций характерно для оборудования наружного исполнения и рассчитано на эксплуатацию в климатических условиях, допускающих наружную установку.

Область применения включает промышленные и коммерческие холодильные установки, морозильные камеры и распределительные склады, где требуется удалённое размещение конденсатора с производительностью порядка 200 кВт и совместимость с холодильными шлюзами и компрессорно-конденсаторными контурами на базе R404A; конструкция и присоединительные размеры обеспечивают гибкость при подключении к типовым трубопроводам и монтажным схемам.

Документация

Каталог оборудования
(2 455.50 Kb)
