Конденсатор Thermokey серии «R» 180.5 кВт, R404a, ∆T=15 K, EN 327 4х800мм, KR 1480.CD H
- Артикул: KR 1480.CD H
- Бренд: Thermokey
- Вес кг: 637
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 70
- Площадь теплообмена м2: 631
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х800
- Патрубки Вход / Выход мм: 64 / 42
- Расход воздуха м3/час: 34 000
- Производительность кВт R404A DT15K EN327: 180,5
- Уровень шума dBA 10м: 35
Описание
Конденсатор Thermokey серии R рассчитан на отвод теплоперепада в 180,5 кВт при использовании хладагента R404A и измерении по методике EN 327 при разнице температур испаритель/конденсатор ΔT = 15 K; номинальная продувка воздуха через теплообменник составляет порядка 34 000 м³/ч, суммарный шум на расстоянии 10 м — примерно 35 дБА. Объем трубной системы блока составляет 70 литров, а эффективная площадь поверхности теплообмена — около 631 м²; подсоединение к магистралям рассчитано на патрубки диаметром 64 мм (вход) и 42 мм (выход).

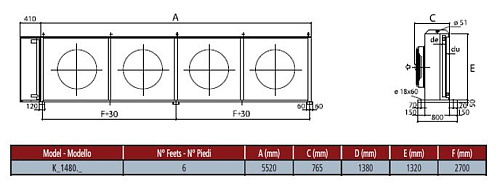

Агрегат выполнен в горизонтальном исполнении с направленным горизонтальным потоком воздуха: теплообменник продувается четырьмя осевыми вентиляторами диаметром 800 мм, расположенными над секциями теплообмена, что обеспечивает равномерное распределение воздушного потока по площади поверхности. Конструктивно это выносной конденсатор с модульной секционной компоновкой теплообменника в соответствии с обозначением EN 327 4×800 мм, что упрощает доступ для технического обслуживания и заменяемость отдельных узлов.
Корпус и несущие элементы выполнены из оцинкованной стали с порошковым лакокрасочным покрытием, обеспечивающим защиту от атмосферных воздействий; применены стандартные антикоррозионные технологии поверхностной обработки теплообменных труб и ребер для внешнего применения. Электромеханические компоненты (вентиляторы) установлены в сервисных отсеках с возможностью демонтажа, предусмотрена герметичность присоединительных патрубков для минимизации утечек хладагента.
Назначение блока — работа в системах выносного конденсирования промышленных и коммерческих холодильных установок с использованием R404A; типичные области применения включают промышленные морозильные камеры, складские комплексы и пищевые технологические линии, где требуется мощность порядка сотен киловатт и высокий объём воздушного потока при ограничениях по уровню шума. Соответствие испытаниям по EN 327 облегчает интеграцию в проектные решения, рассчитанные по этим нормативам.
