Конденсатор Thermokey серии «R» 91.1 кВт, R404a, ∆T=15 K, EN 327 4х630мм, KR 1463.BD V

Описание

Конденсатор Thermokey серии R рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу 91,1 кВт при температурном перепаде 15 K в соответствии с методикой EN 327; расчетные параметры включают теплопередающую поверхность около 362 м2 и внутренний объем труб порядка 41 л, что определяет тепловую инерцию и гидравлические характеристики корпуса теплообменника.

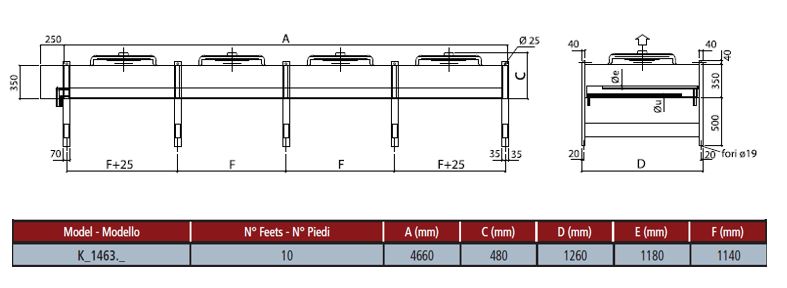

Конструкция выполнена для вертикального воздушного потока: четыре вентилятора диаметром 630 мм формируют направленный проход воздуха через оребренный пучок труб, обеспечивая расчётный расход воздуха примерно 17 200 м3/ч; патрубки подсоединения расположены с диаметрами 54 мм (вход) и 42 мм (выход), что влияет на подбор трубопроводной арматуры и гидравлических расчётов на стороне фреона; уровень акустического воздействия на расстоянии 10 м составляет 36 dBA.

Корпус и наружные панели выполнены из оцинкованной стали с порошковой окраской, устойчивая к атмосферным воздействиям, теплообменник — типовая оребренная трубная сборка, изготовленная в соответствии с требованиями EN 327; применяемая конструкция и габариты вентиляторов ориентированы на достижение требуемого воздухообмена при минимально возможном уровне шума для данного класса оборудования.

Использование в составе выносных чиллеров и холодильных систем промышленного и торгового назначения, в том числе морозильных камер и складских комплексов, при наружной установке с типичной привязкой к системам на R404A и требуемой холодопроизводительности около 91 кВт; подводка фреоновых магистралей осуществляется по диаметрам патрубков 54/42 мм с учётом гидравлических сопротивлений.
