Конденсатор Thermokey серии «R» 91.1 кВт, R404a, ∆T=15 K, EN 327 4х630мм, KR 1463.BD H
- Артикул: KR 1463.BD H
- Бренд: Thermokey
- Вес кг: 325
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 41
- Площадь теплообмена м2: 362
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х630
- Патрубки Вход / Выход мм: 54 / 42
- Расход воздуха м3/час: 17 200
- Производительность кВт R404A DT15K EN327: 91,1
- Уровень шума dBA 10м: 36
Описание
Конденсатор Thermokey серии R рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу 91,1 кВт при перепаде температур насыщенного конденсата ∆T = 15 K, значение производительности приведено по методике EN 327. Параметры воздушного потока соответствуют расходу примерно 17 200 м³/ч, рабочая схема предусматривает четыре вентиляторных привода с рабочими колесами диаметром 630 мм; средний уровень звукового давления на расстоянии 10 м составляет 36 dBA. Гидравлические подключения представлены патрубками вход/выход диаметром 54 и 42 мм, объем трубной системы — 41 л, суммарная площадь теплообмена — около 362 м².

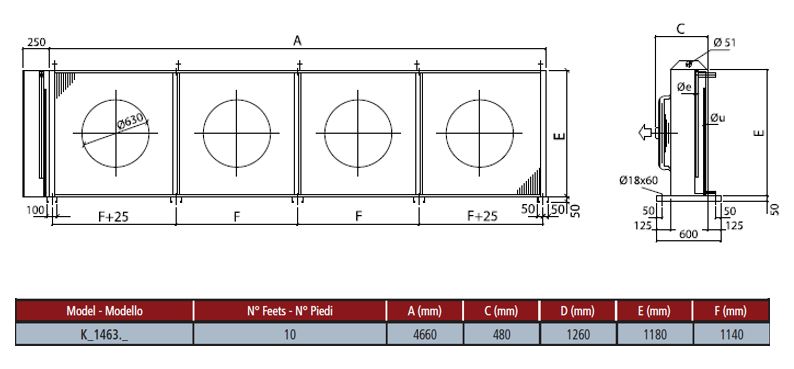

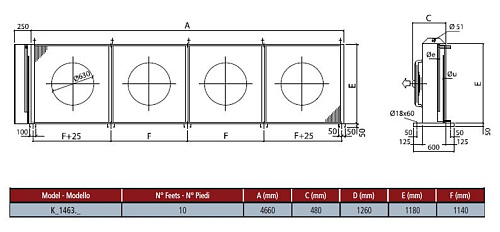

Корпус и компоновка выполнены в исполнении с горизонтальным направлением воздушного потока: вентиляторы расположены для формирования равномерного потока через теплообменный пакет. Конденсатор подходит для схем выносного внешнего теплообменника и обеспечивает простоту присоединения к холодильным контурам за счёт унифицированных патрубков и типовой компоновки вентиляторного блока.
Наружный кожух выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что уменьшает требования по антикоррозийной защите корпуса. Теплообменная часть сконструирована с учетом большой площади поверхностей и объёма труб — это обеспечивает расчетную производительность при заданном ∆T; применяются крупноразмерные осевые вентиляторы, обеспечивающие требуемый объёмный поток при относительно низком уровне шума.
Устройство предназначено для интеграции в промышленные и коммерческие холодильные установки — склады, логистические центры и предприятия пищевой промышленности — где используются холодильные контуры на R404A и требуется конденсация при расчётном перепаде температур 15 K; габариты и присоединительные патрубки рассчитаны на типовые монтажные схемы выносных конденсаторов.
