Конденсатор Thermokey серии «R» 125.8 кВт, R404a, ∆T=15 K, EN 327 3х800мм, KR 1380.BD V

Описание

Конденсатор Thermokey серии R, исполнение KR 1380.BD V, рассчитан на работу с хладагентом R404A; теплопередача по методике EN 327 при температурном перепаде 15 K составляет 125,8 кВт. Аппарат обеспечивает объём хладагентоёмкости трубного контура около 41 л и эффективную площадь теплообмена порядка 355 м²; расчётные подключения хладагента выполнены под патрубки диаметром 54 мм (вход) и 42 мм (выход). Аэродинамические характеристики включают суммарный расход воздуха примерно 27 600 м³/ч, обеспечиваемый тремя осевыми вентиляторами диаметром 800 мм; уровень звукового давления на расстоянии 10 м составляет около 34 дБ(А).

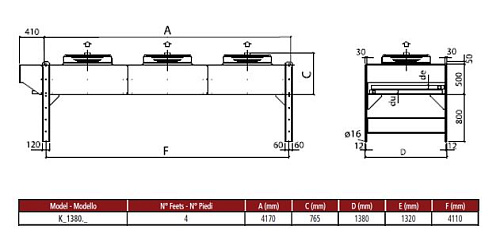

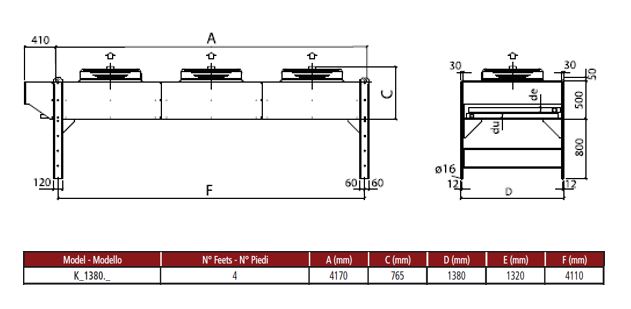

Конденсатор выполнен в вертикальном варианте воздушного потока: три вентилятора организуют вытяжной/продувной режим через теплообменный блок, что характерно для выносных конденсаторов наружного размещения и обеспечивает направленное удаление тепла от оребрённых секций. Наличие стандартных присоединительных патрубков упрощает интеграцию в холодильные магистрали и монтаж в составе агрегатных цепочек.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную защиту внешних поверхностей при уличной эксплуатации. Теплообменный элемент рассчитан на эксплуатацию в составе фреоновой системы с типичными материалами труб и оребрения для промышленных конденсаторов (площадь обмена и объём труб указаны выше).

Применение оправдано в системах промышленного и коммерческого холодоснабжения: наружные выносные конденсаторы для морозильных камер, складских помещений, пищевого производства и логистики, где требуется отведение тепла порядка 125,8 кВт при использовании R404A; подключение производится через патрубки указанных диаметров, исполнение рассчитано на вертикальный воздушный поток и наружную установку.
