Конденсатор Thermokey серии «R» 125.8 кВт, R404a, ∆T=15 K, EN 327 3х800мм, KR 1380.BD H

Описание

Конденсатор Thermokey серии R, модель KR 1380.BD H, предназначен для работы с хладагентом R404A; по методике EN 327 при перепаде температур 15 K холодопроизводительность составляет 125,8 кВт. Аэродинамическая характеристика обеспечивает расход воздуха порядка 27 600 м3/ч при использовании трёх вентиляторов диаметром 800 мм, акустический уровень на дистанции 10 м зафиксирован на уровне 34 dBA. Теплообменная площадь составляет 355 м2, объём трубного контура — 41 л; присоединительные патрубки рассчитаны на диаметры 54 мм (вход) и 42 мм (выход).

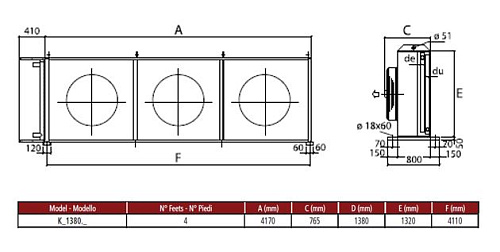

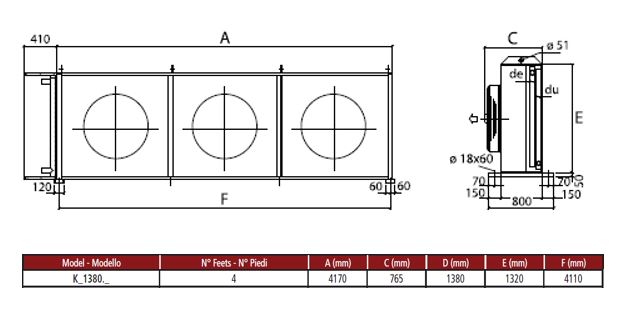

Конструкция выполнена с горизонтальным направлением воздушного потока: три осевых вентилятора расположены для принудительной продувки теплообменного блока. Корпус и компоновка обеспечивают выносной монтаж наружного конденсатора с возможностью интеграции в холодильную установку через штатные патрубки; компоновка элементов предусматривает подведение магистралей и обслуживание вентиляторного агрегата.

Корпус агрегата изготовлен из оцинкованной стали с порошковой полимерной окраской, обеспечивающей стойкость к атмосферным воздействиям в эксплуатируемых условиях. Теплообменный блок и его параметры проектированы и испытаны в соответствии с требованиями стандарта EN 327, что определяет рабочие характеристики при заданном перепаде температур и выбранном хладагенте.

Применение конденсатора ориентировано на промышленные и коммерческие холодильные системы пищевой промышленности, складов и логистических центров, где требуется наружный (выносной) конденсатор для систем на R404A; подключение к существующим хладо­магистралям осуществляется через упомянутые входной и выходной патрубки соответствующих диаметров.
