Конденсатор Thermokey серии «R» 107.5 кВт, R404a, ∆T=15 K, EN 327 3х800мм, KR 1380.AD V

Описание

Конденсатор серии R рассчитан на тепловую нагрузку 107,5 кВт при работе с хладагентом R404A при перепаде температур ΔT = 15 K, измеренном по методике EN 327; расчётный расход воздуха через теплообменник составляет порядка 30 000 м3/ч, обеспечиваемый тремя вентиляторами диаметром 800 мм; уровень звукового давления на удалении 10 м составляет 34 дБА. Объём трубной системы составляет 27 л, площадь теплообмена — примерно 237 м2; присоединительные патрубки для хладагента выполнены диаметрами 42 мм (вход) и 35 мм (выход).

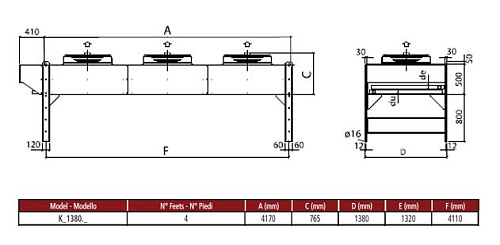

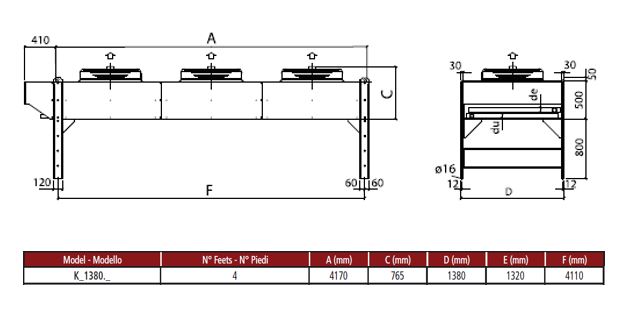

Исполнение с вертикальным направлением воздушного потока подразумевает прохождение воздуха через весь теплообменный блок в вертикальной плоскости и расположение вентиляторной группы для принудительной продувки оребрённого блока; конструкция рассчитана на работу в виде выносного конденсатора и предусматривает стандартные присоединения для интеграции в существующие холодильные контуры.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает защиту внешних поверхностей при наружной эксплуатации; теплообменник представляет собой трубный блок, рассчитанный на работу с жидкостным объёмом, указанным в технических параметрах, а испытания и сертификация соответствуют требованиям EN 327.

Предназначение — использование в промышленных и коммерческих холодильных установках с применением хладагента R404A при заданном тепловом напоре; типичные области совместимости включают установки холодоснабжения складов, морозильных камер и технологических холодильных контуров, где требуются указанные присоединительные размеры и производительность по теплопередаче и воздухообмену.
