Конденсатор Thermokey серии «R» 107.5 кВт, R404a, ∆T=15 K, EN 327 3х800мм, KR 1380.AD H

Описание

Конденсатор Thermokey серии R рассчитан на отвод теплоты 107,5 кВт при рабочем хладагенте R404A и температурном перепаде 15 K в соответствии с методикой EN 327; теплообменная поверхность составляет 237 м2, а внутренний объём труб — 27 литров, что определяет гидравлические и тепломассообменные характеристики при подключении к холодильной системе.

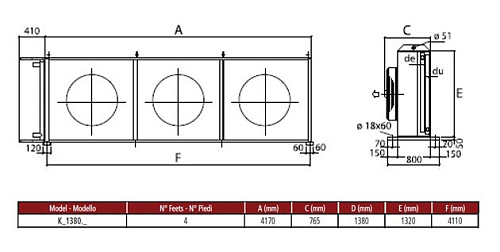

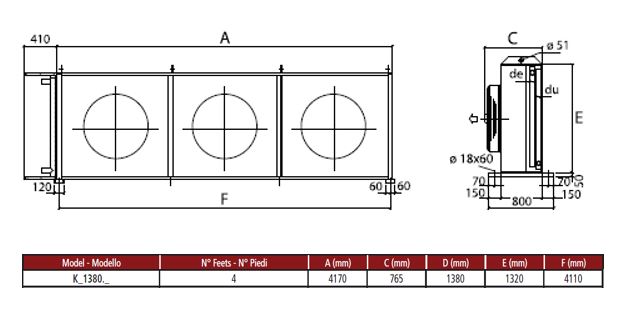

Агрегат выполнен в горизонтальном исполнении с горизонтальным направлением воздушного потока и оснащён тремя осевыми вентиляторами диаметром 800 мм, обеспечивающими суммарный расход воздуха порядка 30 000 м3/ч; патрубки для присоединения к системе расположены в соответствии с конструктивной компоновкой и имеют условные проходы 42 мм (вход) и 35 мм (выход). Уровень акустического давления на расстоянии 10 м заявлен на уровне 34 dBA, что отражает особенности вентиляторной установки и корпуса.

Корпус теплообменника выполнен из оцинкованной стали с порошковым лакокрасочным покрытием, обеспечивающим защиту от атмосферных воздействий; теплообменный блок соответствует требованиям, используемым при нормированном испытании по EN 327, а конструкция обеспечивает прямое воздушное охлаждение без промежуточных жидкостных контуров.

Применение данного конденсатора целесообразно в выносных холодильных схемах торговых, складских и пищевых предприятий, где предусмотрено использование хладагента R404A и требуется паспортная теплопроизводительность при ΔT=15 K; присоединительные размеры и производительность вентиляторов обеспечивают совместимость с типовыми магистралями и системами воздухоотвода для средних и крупных холодильных установок.
