Конденсатор Thermokey серии «R» 68.3 кВт, R404a, ∆T=15 K, EN 327 3х630мм, KR 1363.BD H

Описание

Конденсатор Thermokey серии R рассчитан на работу с хладагентом R404A и при заданном перепаде температур ΔT = 15 K в соответствии с методикой EN 327 обеспечивает теплопередачу 68,3 кВт; суммарный объём трубной системы составляет 31 л, а эффективная площадь теплообмена — порядка 271 м². Принудительная вентиляция осуществляется тремя осевыми вентиляторами диаметром 630 мм, что обеспечивает расчётный расход воздуха около 12 900 м³/ч; акустический уровень по стандартному замеру на расстоянии 10 м — 35 dBA. Патрубки подсоединения хладагента выполнены диаметрами 54 мм (вход) и 35 мм (выход).

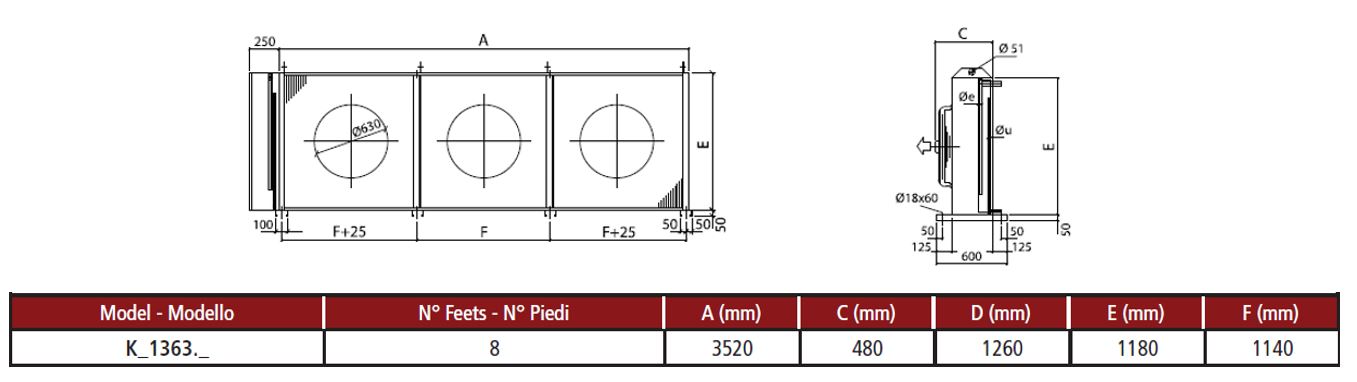

Конденсатор имеет горизонтальную схему воздушного потока: три вентилятора размещены для равномерной продувки поверхности теплообменника, что обеспечивает стабильный теплоотвод при внешнем монтаже. Конструктивно это выносной агрегат с внешним расположением теплообменного блока и вентиляционной группы, рассчитанный на установку в горизонтальной ориентации и эксплуатацию в условиях открытой циркуляции воздуха.

Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту конструкции при наружной установке. Конструкция теплообменника и параметры испытаний соответствуют требованиям EN 327, модель рассчитана на эксплуатацию в системах с хладагентом R404A.

Применение конденсатора типично для холодильных установок коммерческих и промышленных объектов: наружные выносные конденсаторы для морозильных камер, складов и технологических холодильных цепей пищевой промышленности и логистики. Для интеграции требуется подключение по патрубкам диаметром 54/35 мм и обеспечение свободного пространства для притока и отвода воздуха в горизонтальной плоскости.
