Конденсатор Thermokey серии «R» 90.3 кВт, R404a, ∆T=15 K, EN 327 2х800мм, KR 1280.CD H

Описание

Конденсатор Thermokey серии R рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу порядка 90,3 кВт при перепаде температур ΔT = 15 K в соответствии с процедурой испытаний EN 327. Теплообменный блок имеет эффективную поверхность порядка 316 м² и заполнение трубной системы около 35 л, что определяет теплоёмкость и динамику конденсации в типовых промышленных установках.

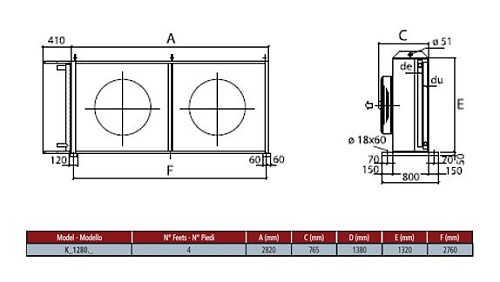

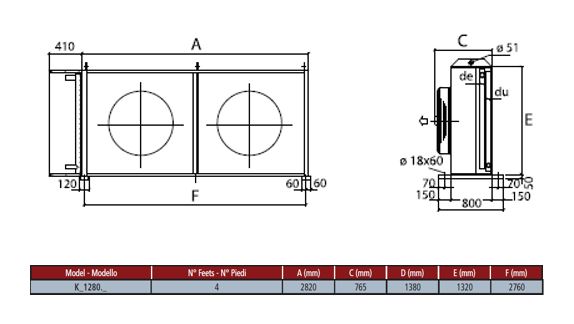

Исполнение корпуса рассчитано на горизонтальный воздушный поток: два осевых вентилятора диаметром 800 мм формируют объёмный расход воздуха около 17 000 м³/ч, что обеспечивает пропускную способность через пучок труб и перпендикулярное распределение потока. Патрубки для подсоединения хладагента выполнены с входным и выходным диаметрами 42 и 35 мм соответственно, что упрощает интеграцию в магистральную разводку холодильной установки.

Корпус агрегата изготовлен из оцинкованной стали с порошковой окраской, обеспечивающей защиту от атмосферных воздействий; теплообменник выполнен по схеме трубо-пластины с оребрёнными трубами, что отражается в заявленной площади теплообмена и объёме труб. Испытания и параметрирование соответствуют стандарту EN 327, что регламентирует методы оценки производительности и утечек при типовых условиях.

Конденсатор предназначен для применения в выносных системах охлаждения промышленных и коммерческих объектов: морозильных и холодильных камерах, складских комплексах и пищевом производстве, где требуется конденсация при ΔT около 15 K и номинальной мощности порядка 90 кВт; габариты и диаметры патрубков соответствуют подключению к типовым холодильным линиям и системам с использованием R404A.
