Конденсатор Thermokey серии «R» 85.9 кВт, R404a, ∆T=15 K, EN 327 2х800мм, KR 1280.BD H

Описание

Конденсатор Thermokey серии R (модель KR 1280.BD H) предназначен для работы в холодильных установках на хладагенте R404A и обеспечивает холодопроизводительность 85,9 кВт при ∆T = 15 K по методике EN 327; характерный объем трубной системы составляет примерно 27 литров, а площадь теплообмена — порядка 237 м². Устройство обеспечивает проток воздуха около 18 400 м³/ч, генерируемый двумя вентиляторами диаметром 800 мм, при уровне акустического давления 32 dB(A) на дистанции 10 м; присоединительные патрубки для трубопроводов выполнены в диаметрах 42 мм (вход) и 35 мм (выход).

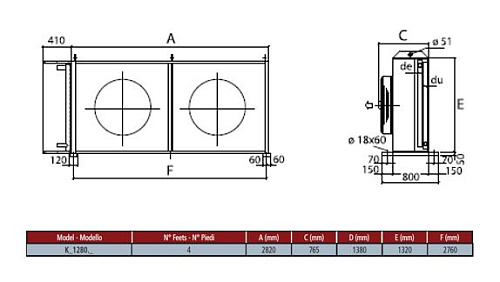

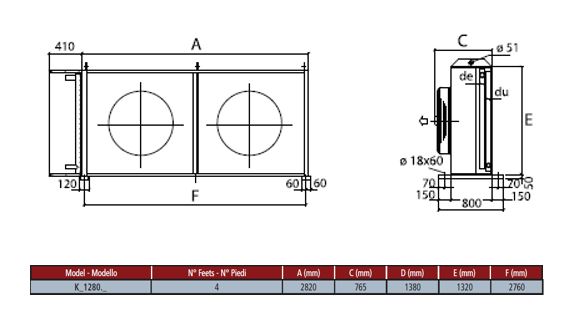

Конструкция выполнена с горизонтальным направлением воздушного потока и двумя осевыми вентиляторами, обеспечивающими принудительную продувку теплообменника. Компоновка предусматривает размещение теплообменных труб и вентиляторов с учетом эксплуатационной доступности и последовательного подключения хладагента через входной и выходной патрубки указанных диаметров.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что характерно для наружных конденсаторов. Теплообменная часть выполнена в трубном исполнении, рассчитанном на эксплуатацию по стандарту EN 327 с применением холодильного агента R404A и обеспечивающим соответствующий запас объема хладагента и рабочую поверхность для теплообмена.

Конденсатор предназначен для интеграции в промышленные и коммерческие холодильные системы — выносные установки для морозильных камер, холодильных складов, пищевых производств и логистических центров — в системах, рассчитанных на R404A и подключение трубопроводов соответствующих диаметров; горизонтальная схема обдува определяет требования к размещению и организации приточно-вытяжной схемы в проекте.
