Конденсатор Thermokey серии «R» 36.9 кВт, R404a, ∆T=15 K, EN 327 1х800мм, KR 1180.AD H
- Артикул: KR 1180.AD H
- Бренд: Thermokey
- Вес кг: 145
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 9
- Площадь теплообмена м2: 79
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 1х800
- Патрубки Вход / Выход мм: 28 / 22
- Расход воздуха м3/час: 10 000
- Производительность кВт R404A DT15K EN327: 36,9
- Уровень шума dBA 10м: 29
Описание
Конденсатор Thermokey серии R рассчитан для работы в холодильных контурах на хладагенте R404A с тепловой нагрузкой порядка 36,9 кВт при перепаде температур 15 K, определённом по методике EN 327; теплообменная поверхность агрегата составляет приблизительно 79 м², общий объём трубной системы — 9 литров. Отвод тепла осуществляется горизонтальным воздушным потоком, обеспечиваемым одним осевым вентилятором диаметром 800 мм, при массовом расходе воздуха порядка 10 000 м³/ч; акустический уровень на удалении 10 м зафиксирован на уровне примерно 29 дБ(А). Подключение к холодильному контуру выполнено через патрубки диаметром 28 и 22 мм, соответствующие входу и выходу хладагента.

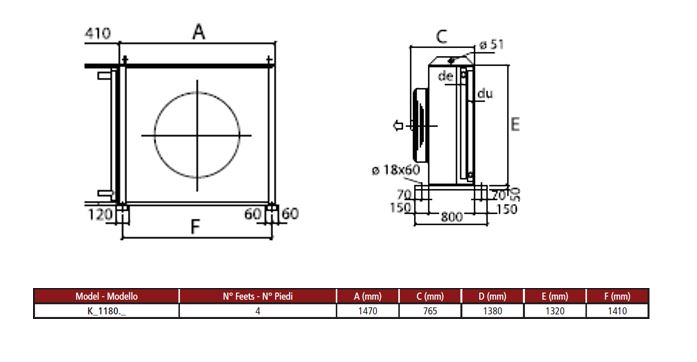

Конструктивно аппарат выполнен как выносной конденсатор с направленным горизонтальным потоком воздуха: вентилятор расположен для прогонки воздуха через теплообменный блок, состоящий из труб и оребрённой поверхности для отвода тепла. Одновентиляторная схема упрощает монтаж и обслуживание, сохраняется возможность интеграции в наружные установки с ограниченной площадью установки и горизонтальной ориентацией воздушного потока.
Корпус агрегата изготовлен из оцинкованной стали и защищён порошковым лакокрасочным покрытием, устойчивым к атмосферным воздействиям; теплообменный блок реализован в объёме и площади, обеспечивающих заявленную производительность при заданном ∆T и расходе воздуха. Эксплуатация при системе на R404A и испытания по EN 327 подтверждают совместимость материалов и конструктивных решений с промышленными холодильными требованиями.
Применение конденсатора целесообразно в системах коммерческого и промышленного холодоснабжения: наружные установки для морозильных камер, распределительных и логистических комплексов, торговых объектов и пищевых производств, где требуется удалённое размещение конденсационного узла с подводом через условные патрубки 28/22 мм и расчётом на ∆T 15 K по EN 327. Модель KR 1180.AD H рассчитана на интеграцию в линии, где допустимы габариты и направление воздушного потока, соответствующие горизонтальной компоновке.
