Конденсатор Thermokey серии «R» 22.5 кВт, R404a, ∆T=15 K, EN 327 1х630мм, KR 1163.BD V

Описание

Конденсатор Thermokey серии R предназначен для работы с хладагентом R404a и рассчитан по методике EN 327 на конденсационную производительность порядка 22,5 кВт при температурной разнице конденсации 15 K; тепловая поверхность теплообменника составляет примерно 91 м² при общем объёме трубной системы около 11 л. Одноосевая вентиляция реализована одним осевым вентилятором типоразмера 630 мм, обеспечивающим аэродинамический расход воздуха порядка 4 300 м³/ч; уровень акустического давления на расстоянии 10 м соответствует примерно 30 дБ(А). Патрубки для присоединения хладагентообменной магистрали выполнены с внутренними диаметрами, эквивалентными 35 мм для входа и 28 мм для выхода.

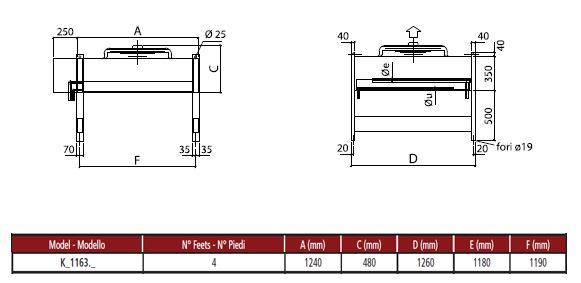

Конструкция выполнена с вертикальным направлением воздушного потока, при котором воздух последовательно проходит через пакет труб и оребрение теплообменника; компоновка с одним вентилятором упрощает обслуживание и замену приводного узла. Модель обозначена как KR 1163.BD V и рассчитана на применение в качестве выносного конденсатора в холодильных схемах с внешней установкой агрегата.

Корпус агрегата выполнен из оцинкованной стали с защитным порошковым покрытием, обеспечивающим устойчивость к атмосферным воздействиям при внешней установке. Теплообменник представляет собой трубно-ребристую конструкцию с заданной площадью теплообмена и объёмом труб, а для организации воздушного потока используется один промышленный осевой вентилятор проверенной конструкции.

Применение предусмотрено в холодильных системах торговых и пищевых предприятий, складах и логистических комплексах, где требуется конденсация хладагента R404a с указанной производительностью и подключение через патрубки соответствующих диаметров; вертикальная схема воздушного потока и уровень шума позволяют учитывать требования по расположению и акустическому воздействию при проектировании выносных систем конденсации.
