Конденсатор Thermokey серии «R» 22.5 кВт, R404a, ∆T=15 K, EN 327 1х630мм, KR 1163.BD H

Описание

Конденсатор Thermokey серии R рассчитан на отвод теплоты 22,5 кВт при использовании хладагента R404A и температурном перепаде ΔT = 15 K, измеренном по методике EN 327; расчетная площадь теплообмена составляет примерно 91 м², общий объем трубной системы — 11 л, а проектный расход воздуха — около 4 300 м³/ч; гидравлические подключения выполнены патрубками Ø35 мм (вход) и Ø28 мм (выход), уровень звукового давления на расстоянии 10 м — 30 dBA.

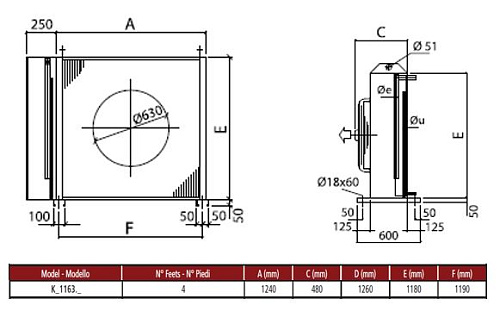

Исполнение с горизонтальным направлением воздушного потока (H) предполагает одноместную осевую вентиляцию — один вентилятор диаметром 630 мм обеспечивает перемещение воздуха через теплообменную пакетную секцию; конструкция соответствует формату выносного конденсатора и маркирована как KR 1163.BD H, что определяет компоновку обвязки и расположение патрубков для интеграции в наружные холодильные цепи.

Корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую коррозионную защиту внешних поверхностей; в теплообменной части применена трубно-реберная компоновка, испытания и паспортные показатели соответствуют требованиям EN 327; для формирования воздушного потока используется осевой вентилятор, конструктивно обеспечивающий низкий уровень шума при заданной пропускной способности воздуха.

Применение конденсатора ориентировано на холодильные установки коммерческих и промышленных объектов, использующих хладагент R404A и требующих отведения порядка 22,5 кВт тепловой нагрузки при ΔT 15 K; конструкция подходит для наружной установки в системах холодоснабжения складов, торговых площадей и объектов пищевой переработки, где необходима согласованная гидравлическая и вентиляторная интеграция с технологической схемой.

Документация

Каталог оборудования
(2 455.50 Kb)
