Конденсатор Thermokey серии «Q» 876.6 кВт, R404a, ∆T=15 K, EN 327 16х800 мм, KQ 2880.BD V

Описание

Конденсатор Thermokey серии Q рассчитан на теплопередачу 876,6 кВт при работе на хладагенте R404A и расчётной дельте температур 15 К по методике EN 327; расход воздуха через теплообменник порядка 219 200 м3/ч обеспечивается набором вентиляторов, общий уровень акустического воздействия на 10 м составляет 51 dBA. Объём трубной системы составляет 293 л, а приведённая площадь теплообмена — порядка 1 712 м2; присоединительные патрубки выполнены в конфигурации двух входов и двух выходов диаметром 54 мм.

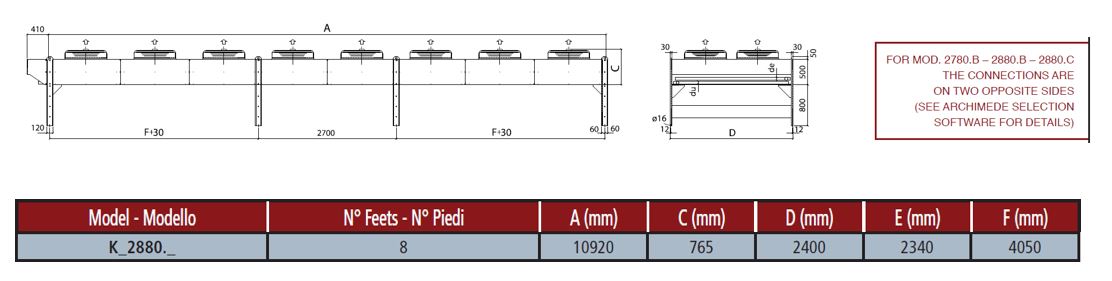

Устройство выполнено в исполнении с вертикальным направлением воздушного потока (V) и модульной многовентиляторной компоновкой: в конструкции применено 16 вентиляторов диаметром 800 мм, расположенных таким образом, чтобы обеспечить равномерный обдув теплообменной поверхности согласно требованиям EN 327. Корпус и компоненты расположены для внешнего монтажа и подключения к магистралям хладагента через указанные присоединения; предусмотрена возможность изготовления в специальном исполнении под требования проекта или нестандартные условия монтажа.

Корпус агрегата выполнен с использованием оцинкованной стали с порошковой окраской, устойчивой к атмосферным воздействиям, что снижает риск коррозии при наружной установке. Теплообменная секция рассчитана на работу с указанным хладагентом и обладает значительным объёмом трубной жидкости для обеспечения паспортной производительности и гидравлической стабильности при эксплуатации.

Конденсатор предназначен для использования в выносных или внешне устанавливаемых системах холодоснабжения высокой мощности, совместим с холодильными установками и контурами, работающими на R404A, и может применяться в промышленных и коммерческих холодильных комплексах, морозильных камерах и распределительных центрах, где требуются большие теплоотводы и высокий расход воздуха.
