Конденсатор Thermokey серии «Q» 551.6 кВт, R404a, ∆T=15 K, EN 327 10х800 мм, KQ 2580.BD H
- Артикул: KQ 2580.BD H
- Бренд: Thermokey
- Вес кг: 1 222
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 119
- Площадь теплообмена м2: 1 070
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 10х800
- Патрубки Вход / Выход мм: 2x64 / 2x42
- Расход воздуха м3/час: 137 000
- Производительность кВт R404A DT15K EN327: 551,6
- Уровень шума dBA 10м: 49
Описание
Конденсатор Thermokey серии Q рассчитан на работу в холодильных системах с хладагентом R404A и штатным перепадом температуры испаритель-конденсатор 15 К; номинальная тепловая производительность по методу EN 327 составляет 551,6 кВт. Обмен теплом реализован через теплообменную поверхность площадью порядка 1 070 м² при внутреннем объёме труб 119 л; обеспечиваемый объём воздушного потока порядка 137 000 м³/ч обеспечивает требуемый тепловой поток при указанном ∆T. Заявленный уровень звукового давления на расстоянии 10 м — 49 dBA; гидравлические присоединения выполнены парно, входные и выходные патрубки диаметром приблизительно 64 мм и 42 мм соответственно.

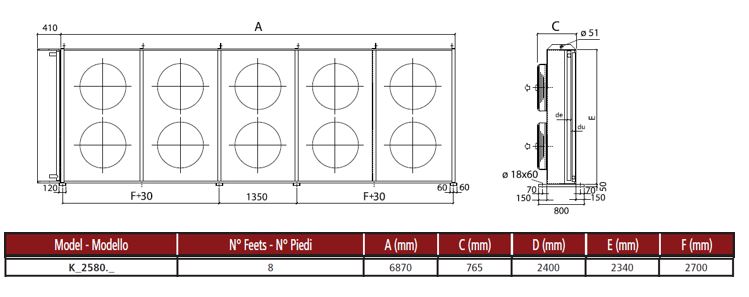

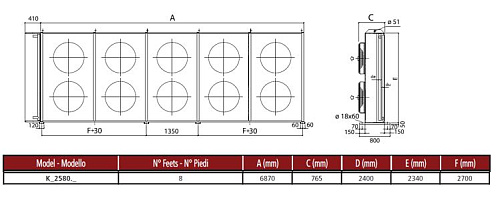

Агрегат выполнен в исполнении с горизонтальным движением воздуха: воздушный поток организован через ряд вентиляторов диаметром 800 мм в количестве десяти единиц, что формирует поперечное протекание воздуха через теплообменные элементы. Конструкция блока рассчитана как выносной конденсатор с распределением компонентов, обеспечивающим доступ для обслуживания вентиляторной группы и теплообменного пакета.
Корпус и наружные панели выполнены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что повышает стойкость внешней оболочки при наружной установке. Теплообменный пакет спроектирован и испытан в соответствии со стандартом EN 327; применённые решения допускают интеграцию с трубопроводной коммутацией и стандартными холодильными магистралями соответствующих диаметров.
Применение конденсатора целесообразно в промышленных холодильных системах складов, распределительных центров и предприятий пищевой промышленности, где требуется производительность порядка полумегаватта при эксплуатации на хладагентах типа R404A и при наружной установке с учётом климатической защиты корпуса. Компоновка патрубков и высокая пропускная способность воздухообмена обеспечивает совместимость с крупными централизованными холодильными установками.
