Конденсатор Thermokey серии «Q» 361.9 кВт, R404a, ∆T=15 K, EN 327 8х800 мм, KQ 2480.AD H
- Артикул: KQ 2480.AD H
- Бренд: Thermokey
- Вес кг: 900
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 59
- Площадь теплообмена м2: 571
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 8х800
- Патрубки Вход / Выход мм: 2x42 / 2x35
- Расход воздуха м3/час: 120 000
- Производительность кВт R404A DT15K EN327: 361,9
- Уровень шума dBA 10м: 48
Описание
Конденсатор Thermokey серии Q с индексом KQ 2480.AD H представляет собой выносной теплообменный агрегат, рассчитанный на работу с хладагентом R404A; номинальная холодопроизводительность при испытательных условиях EN 327 и перепаде температур 15 K составляет 361,9 кВт. Агрегат обеспечивает суммарный расход воздуха около 120 000 м3/ч при горизонтальном направлении потока, собственный акустический уровень на дистанции 10 м — порядка 48 dBA; объем трубной системы равен 59 литрам, площадь активной поверхности теплообмена — примерно 571 м2. Патрубковое присоединение к фреоновой магистрали выполнено парами входных/выходных соединений диаметром 42 и 35 мм соответственно.

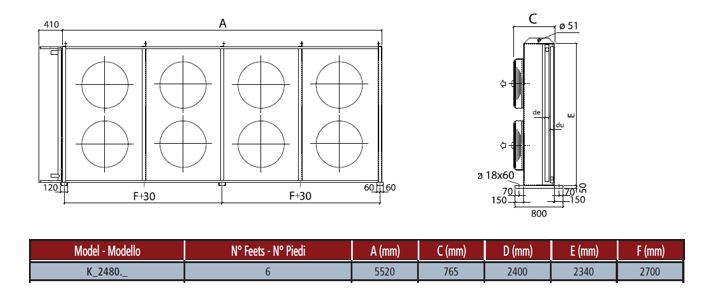

Конструкция выполнена в горизонтальном исполнении воздушного потока: теплообменник образован трубно‑ребристой секцией, над которой расположены восемь осевых вентиляторов диаметром 800 мм для организации равномерного распределения воздуха через сечение. Компоновка позволяет разместить агрегат как отдельный наружный блок в составе холодильной установки; трубная система обеспечивает разделение потоков и подключение к параллельным линиям испарительных контуров.
Корпус агрегата изготовлен из оцинкованной стали с порошковой окраской, стойкой к атмосферным воздействиям, что обеспечивает защиту элементов при наружной эксплуатации. В теплообменнике применена трубно‑ребристая технология для увеличения площади теплопередачи, вентиляторы — осевого типа соответствующей пропускной способности; конструкция и испытания теплообменного узла выполняются в соответствии с нормой EN 327.
Применение конденсатора оправдано в промышленных и коммерческих холодильных системах, в том числе для пищевой промышленности, логистических складов и торговых холодильных установок, использующих R404A и требующих около 360 кВт конденсационной мощности при указанном температурном перепаде. Горизонтальное направление воздушного потока и габаритные характеристики подключения делают агрегат пригодным для наземной или кровельной установки в рамках проектных требований.
