Конденсатор Thermokey серии «Q» 360.0 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KQ 2380.CD H

Описание

Конденсатор Thermokey серии «Q» KQ 2380.CD H рассчитан на работу с хладагентом R404A и обеспечивает тепловую мощность порядка 360 кВт при перепаде температур ∆T = 15 K по методике EN 327; паспортные параметры включают суммарный расход воздуха порядка 76 200 м3/ч, площадь теплообмена 856 м2 и внутренний объем труб около 96 л; уровень звукового давления на расстоянии 10 м составляет примерно 47 дБА.

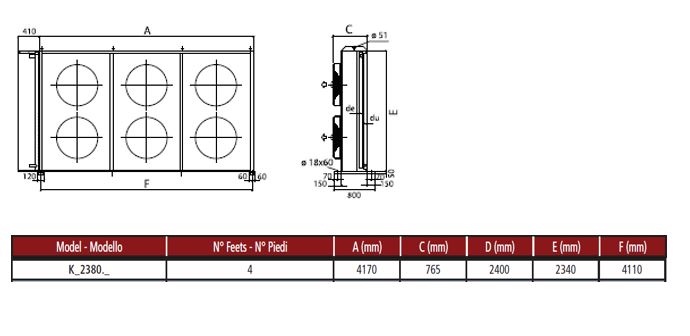

Агрегат выполнен в горизонтальном исполнении воздушного потока: охлаждающий воздух прогоняется через секционный теплообменный блок при помощи шести осевых вентиляторов диаметром 800 мм, расположенных для обеспечения равномерного обдува поверхностей теплообмена; конструктивно предусмотрены парные присоединительные патрубки для интеграции в фреонную магистраль (два патрубка Ø54 мм и два патрубка Ø42 мм), что упрощает подключение к внешним холодильным контурам и распределение потоков хладагента.

Корпус и внешний кожух изготовлены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту металлических элементов при наружной установке; теплообменный блок представляет собой трубно-ребристую конструкцию, рассчитанную на эксплуатацию в режимах, регламентируемых EN 327, с учётом объёма теплоносителя и большой площади поверхности теплообмена.

Применение конденсатора ориентировано на промышленные холодильные системы коммерческого и пищевого назначения: наружные конденсаторы данного класса используют в составе контуров компрессорно-конденсаторных установок для холодильных складов, морозильных камер и производственных линий, где требуется производительность порядка сотен киловатт; горизонтальный поток и уровень шума предъявляют требования к свободным зонам для забора и выброса воздуха при размещении вне или на крыше зданий.

Документация

Каталог оборудования
(2 455.50 Kb)
