Конденсатор Thermokey серии «Q» 327.9 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KQ 2380.BD V

Описание

Наружный конденсатор Thermokey серии «Q» рассчитан для работы с хладагентом R404A и обеспечивает тепловую нагрузку 327,9 кВт при дифференциальной температуре 15 K, определённой по методике EN 327; расчетная пропускная способность воздуха составляет 82 200 м3/ч, площадь теплообмена — 642 м2 при общем объёме труб 74 л; подвод и отвод хладагента выполнены через два входных патрубка диаметром 54 мм и два выходных диаметром 42 мм; уровень звукового давления на дистанции 10 м — 47 dBA.

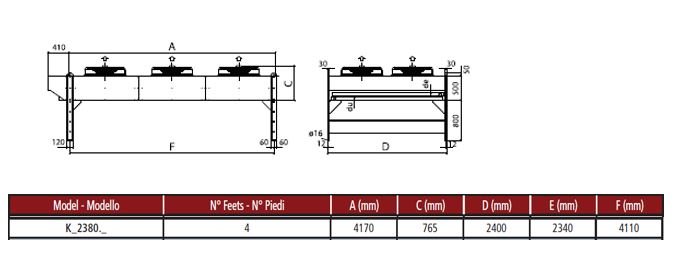

Конструкция предусматривает вертикальный воздушный поток за счёт размещения шести вентиляторов диаметром 800 мм, что обеспечивает последовательную продувку теплообменного пакета и равномерное распределение потока через все секции; наличие двух входных и двух выходных патрубков упрощает организацию магистралей и разделение циркуляции по контурам в составе холодильной системы; агрегат спроектирован как выносной конденсатор для наружной установки.

Корпус агрегата выполнен из оцинкованной стали и защищён порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную стойкость наружного размещения; теплообменная часть и гидравлические подводы соответствуют параметрам, необходимым для достижения заявленной производительности по EN 327; изготовитель — Thermokey.

Конденсатор предназначен для интеграции в промышленные холодильные схемы больших мощностей, в том числе для складских и логистических комплексов, пищевой промышленности и морозильных установок, где используется R404A и требуются выносные конденсаторы с вертикальным направлением воздушного потока и высокой пропускной способностью воздуха.
