Конденсатор Thermokey серии «Q» 120.3 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KQ 2180.CD H

Описание

Конденсатор Thermokey серии «Q» 120.3 кВт рассчитан для работы с хладагентом R404A; по методике EN 327 при температурной разнице 15 K его вычисленная холодопроизводительность составляет 120,3 кВт. Объём трубной системы равен 33 л, площадь теплообмена — 286 м², расчётный расход воздуха через блок — 25 400 м³/ч, акустическое давление на расстоянии 10 м составляет 42 дБА. Подключение к холодильному контуру выполнено через две пары патрубков вход/выход диаметром 35 мм и 22 мм.

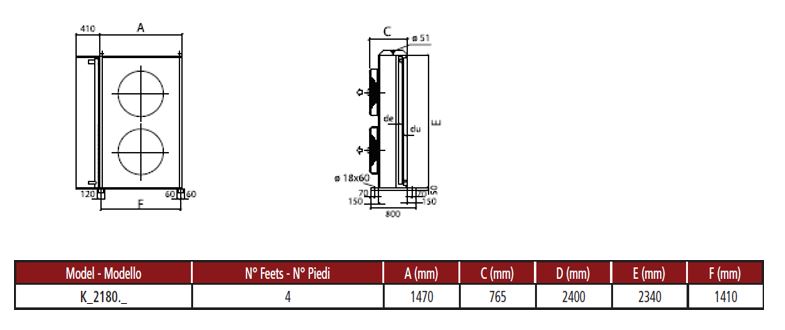

Корпусное исполнение обеспечивает горизонтальный воздушный поток: теплообменный блок продувается двумя осевыми вентиляторами диаметром 800 мм, расположенными для формирования бокового потока воздуха через оребрённый теплообменник. Компоновка предусматривает выносной монтаж с доступом к вентиляторам и трубным соединениям для обслуживания и монтажа — корпус спроектирован с учётом потоковой разводки и параллельных гидравлических цепей.

Наружные панели корпуса выполнены из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, что обеспечивает антикоррозионную защиту наружных поверхностей. Теплообменная система реализована в виде трубно-ребристого блока с суммарной площадью теплообмена, подтверждённой при испытаниях по EN 327.

Устройство предназначено для интеграции в промышленные холодильные установки торговых помещений, логистических хранилищ и пищевых производств, где применяются системы на R404A; горизонтальное исполнение и пара патрубков вход/выход делают конденсатор совместимым с конфигурациями, требующими боковой продувки и раздельного подключения контуров.
