Конденсатор Thermokey серии «Q» 443.6 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KQ 1780.CD V

Описание

Конденсатор Thermokey серии Q KQ 1780.CD V выполнен как внешний воздушный конденсатор для хладагента R404A и рассчитан по методике EN 327 на холодопроизводительность 443,6 кВт при перепаде температур ΔT = 15 K; номинальная способность отвода воздуха обеспечивается суммарным расходом порядка 93 800 м3/ч, а теплопередающая поверхность коилов составляет примерно 1 104 м2 при объёме трубной системы около 188 л; патрубки подключения имеют диаметры вход/выход 76 мм и 54 мм соответственно, акустический уровень на расстоянии 10 м — 48 dBA.

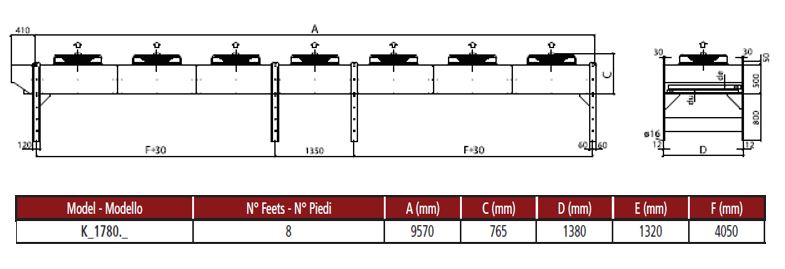

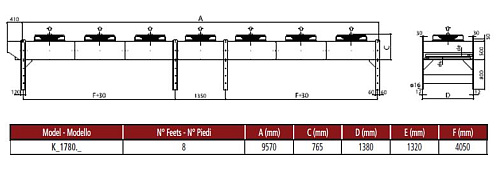

Конструкция предусматривает вертикальный воздушный поток, реализованный через семь осевых вентиляторов диаметром по 800 мм, размещённых для формирования равномерного прохода воздуха через пакет труб и ребристых поверхностей; теплообменная часть выполнена в формате трубно-пластинчатого (tube-and-fin) блока, а коллектора и патрубки обеспечивают прямое гидравлическое подключение к холодильной магистрали с указанными диаметрами.

Корпус агрегата изготовлен из оцинкованной стали с защитным порошковым покрытием, устойчивым к воздействию атмосферных осадков; теплообменные элементы спроектированы и собраны в соответствии с требованиями промышленных стандартов для наружных конденсаторов, что включает типовые методы антикоррозионной защиты и возможность исполнения в модификациях для улучшенной коррозионной стойкости или иных специальных условий эксплуатации.

Конденсатор предназначен для интеграции в холодильные установки пищевой и торговой отраслей, складских и логистических комплексов, где требуется удалённый (выносной) конденсатор с производительностью порядка 440 кВт по EN 327 при ΔT 15 K; габариты и гидравлические присоединения рассчитаны на прямое сопряжение с магистралями промышленных систем и компрессорными агрегатами, рассчитанными под применение хладагента R404A.

Документация

Каталог оборудования
(2 455.50 Kb)
