Конденсатор Thermokey серии «Q» 443.6 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KQ 1780.CD H

Описание

Тепловая производительность конденсатора рассчитана на 443,6 кВт при работе с хладагентом R404A и перепаде температур 15 K (по методике EN 327); эффективная площадь теплообмена составляет 1 104 м², объём трубной системы — 188 л, при штатном рабочем режиме рассчитан воздушный расход порядка 93 800 м³/ч; акустический уровень при удалении 10 м – 48 dBA; патрубки подключения хладагента имеют условные диаметры входа и выхода 76/54 мм, что определяет требования к трассе фреонопровода при интеграции в систему.

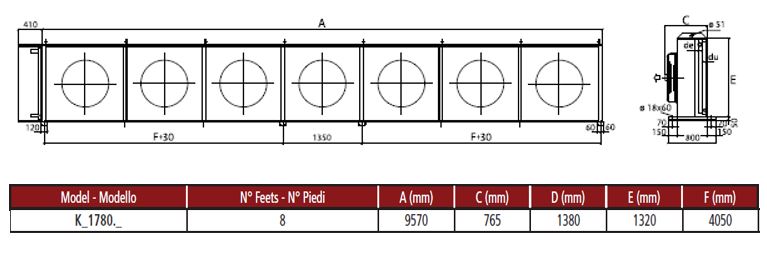

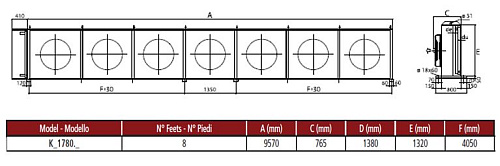

Конденсатор выполнен в исполнении с горизонтальным воздухопотоком и снабжён семью осевыми вентиляторами диаметром 800 мм, расположенными для создания равномерного продува теплообменного блока; такой конструктив обеспечивает принудительное отведение теплоты от результирующей поверхности и удобство компоновки в составе наружных холодильных установок.

Корпус агрегата изготовлен из оцинкованной стали и защищён порошковым покрытием, устойчивым к атмосферным воздействиям; теплообменная поверхность сформирована с учётом требований по площади теплообмена, а трубная система обеспечивает необходимый объём хладагента для заявленной мощности и режимов работы в соответствии со стандартными отраслевыми методиками.

Устройство предназначено для использования как выносной (наружный) конденсатор в промышленных холодильных системах — холодильных центрах, морозильных камерах и логистических комплексах — и предназначено для подключения к системам, использующим R404A; размеры и диаметры патрубков позволяют интеграцию в крупнотоннажные магистрали с соответствующими фитингами и арматурой.
