Конденсатор Thermokey серии «Q» 399.3 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KQ 1780.BD V

Описание

Конденсатор Thermokey серии «Q» рассчитан для работы с хладагентом R404A и обеспечивает тепловую производительность порядка 399 кВт при перепаде температур на входе/выходе ∆T = 15 K в соответствии с методикой EN 327; площадь теплообмена составляет примерно 828 м², а объём трубной системы — 143 л, что определяет ёмкость хладагента в теплообменнике и влияет на гидравлические расчёты установки; суммарный расход воздуха по EN 327 заявлен на уровне 100100 м³/ч, уровень звукового давления на дистанции 10 м — 48 dBA.

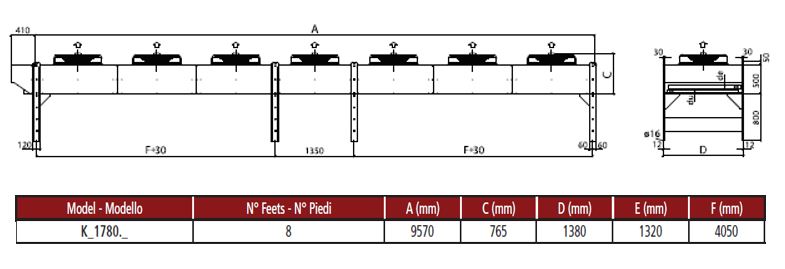

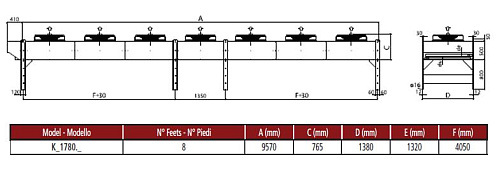

Конструктивно агрегат выполнен с вертикальным потоком воздуха: модуль включает семь осевых вентиляторов диаметром 800 мм, расположенных в единой секции (обозначение 7×800), что обеспечивает направленный отвод тепла через вертикальную шахту; патрубки для присоединения холодильной магистрали выполнены диаметром вход/выход 76/54 мм, что определяет требования к соединительным трубопроводам и арматуре при проектировании системы.

Корпус и наружные элементы спроектированы для наружной эксплуатации: применена оцинкованная сталь с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую антикоррозионную защиту; теплообменник и трубная система выполнены в соответствии с требованиями стандарта EN 327, что отражается в подборе материалов и геометрии теплообменных поверхностей для заданного хладагента и температурного режима.

Агрегат предназначен для применения в выносных конденсаторных схемах промышленных холодильных установок — склады с контролируемым микроклиматом, распределительные центры, промышленные и коммерческие холодильные камеры и технологические холодильные контуры пищевого производства; габариты вентиляторного блока и размеры патрубков делают его совместимым с системами, рассчитанными на примерно 400 кВт тепловой нагрузки и вертикальную организацию отвода воздуха.
