Конденсатор Thermokey серии «Q» 399.3 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KQ 1780.BD H

Описание

Конденсатор Thermokey серии «Q» спроектирован для работы с хладагентом R404A при расчетной температурной разнице 15 K по методике EN 327 и обеспечивает холодопроизводительность порядка 399,3 кВт; теплопередающая поверхность теплообменного блока составляет 828 м2, а объем трубного контура составляет 143 л, что определяет требования к заправке хладагента и обслуживанию системы.

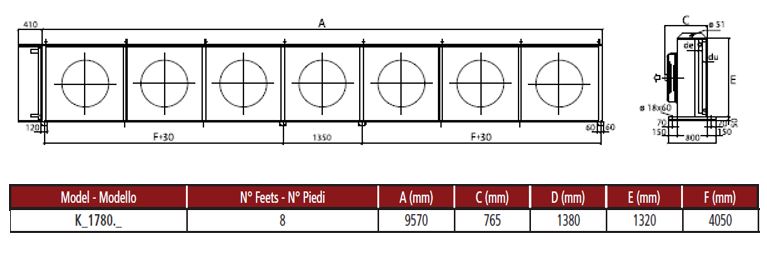

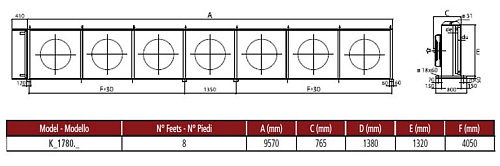

Агрегат выполнен в исполнении с горизонтальным воздушным потоком, в составе установлено семь осевых вентиляторов диаметром 800 мм, обеспечивающих интенсивный обдув поверхности теплообмена и заявленный суммарный расход воздуха порядка 100100 м3/ч; патрубки системы подключения имеют условные диаметры входа/выхода 76/54 мм, что обеспечивает совместимость с трубопроводами среднего диаметра в промышленных холодильных системах.

Корпус и несущие элементы исполнены с учетом наружной установки: применено антикоррозионное покрытие и окраска порошковой краской поверх оцинкованной стали, а конструкция теплообменного блока представляет собой трубный контур с развитой площадью теплообмена для эффективной конденсации хладагента; соответствие измерений производительности методике EN 327 указывает на нормативную технологию испытаний.

Конденсатор предназначен для использования в централизованных и выносных холодильных системах торговых, логистических и пищевых объектов, где требуется высокая холодопроизводительность и интеграция с системами на R404A; горизонтальное исполнение и параметры воздушного потока требуют учета места установки и свободного пространства для обеспечивания надлежащего притока и отвода воздуха, а уровень шума 48 dBA на дистанции 10 м следует учитывать при планировании размещения относительно рабочих зон.
