Конденсатор Thermokey серии «Q» 385.5 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KQ 1680.CD H

Описание

Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу 385,5 кВт при перепаде температур 15 K по методике EN 327; расчётная производительность достигается при объёме трубного пучка 161 л и полезной поверхности теплообмена порядка 946 м², при этом протяжённость воздушного потока обеспечивается производительностью около 80 400 м³/ч, а уровень акустического давления на удалении 10 м составляет 48 dBA.

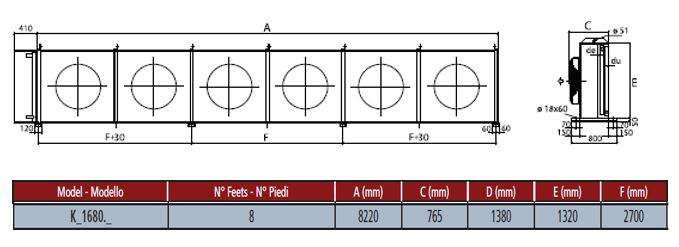

Агрегат выполнен в горизонтальном исполнении с направленным воздушным потоком и оснащён шестью осевыми вентиляторами диаметром 800 мм, обеспечивающими прохождение воздуха через теплообменный пакет; соединительные патрубки входа и выхода рассчитаны на диаметры 76 и 42 мм соответственно, что определяет требования к присоединительной арматуре и гидравлической схеме системы.

Корпус и конструктивные элементы рассчитаны на эксплуатацию в наружных условиях: корпус выполнен из оцинкованной стали с порошковой окраской, устойчивой к атмосферным воздействиям; тепловой обмен реализован через трубный пучок с большой рабочей площадью теплообмена, испытания и паспортные характеристики приведены по стандарту EN 327 при заданных рабочих условиях.

Конденсатор предназначен для интеграции в промышленные холодильные установки и наружные выносные блоки в торговых, логистических и пищевых объектах, совместим с системами, проектируемыми под R404A и требующими порядка 385,5 кВт при ΔT 15 K; при проектировании следует учитывать габариты установки, присоединительные диаметры трубопроводов и акустические ограничения места установки.
