Конденсатор Thermokey серии «Q» 350.3 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KQ 1680.BD V

Описание

Конденсатор Thermokey серии «Q» рассчитан на тепловую нагрузку 350,3 кВт при использовании хладагента R404A и испытательной разности температур 15 K по методу EN 327; оборудован для вертикального воздушного потока и обеспечивает массовый расход воздуха порядка 85 800 м3/ч за счёт распределённой вентиляции.

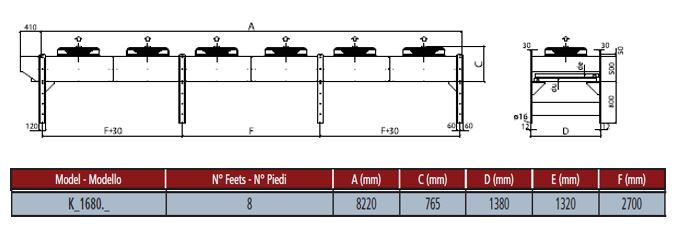

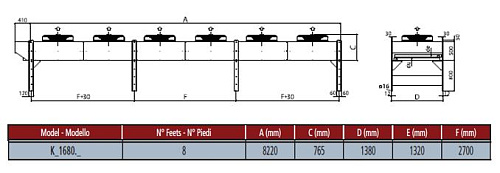

Конструкция представляет собой выносной агрегат с вертикальной ориентацией потока и осевыми вентиляторами в количестве шести, каждый диаметром 800 мм, что формирует ступенчатое прохождение воздушного потока через теплообменную поверхность; внутренняя трубная система имеет суммарный объём 123 л и предусматривает присоединительные патрубки диаметром 76 мм (вход) и 42 мм (выход). Уровень акустического давления на дистанции 10 м составляет 48 dBA.

Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую антикоррозионную защиту наружных элементов; в теплообменном блоке реализована значительная площадь поверхности теплообмена порядка 710 м2, а конструкция вентиляторного модуля обеспечивает упрощённый доступ к обслуживанию вентиляторов и воздуховодам. Соответствие методике EN 327 подтверждает привязку характеристик к стандартной процедуре измерений.

Применение типично для промышленных и коммерческих холодильных систем средней мощности: наружный конденсатор для холодильных групп в логистике, пищевой промышленности и торговле, где используется R404A при расчётных условиях ΔT=15 K; конструкция и присоединительные размеры позволяют интеграцию с существующими трубопроводными схемами соответствующей пропускной способности.
