Конденсатор Thermokey серии «Q» 322.3 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KQ 1580.CD V

Описание

Конденсатор Thermokey серии «Q» спроектирован для использования с хладагентом R404A и в условиях расчётной температурной разницы 15 K; по методике EN 327 устройство обеспечивает холодопроизводительность порядка 322,3 кВт при заданных условиях испытаний. Теплообменная поверхность составляет примерно 789 м², объём трубной системы — 86 литров, что определяет объём заправки и гидравлические параметры при подключении к контуру.

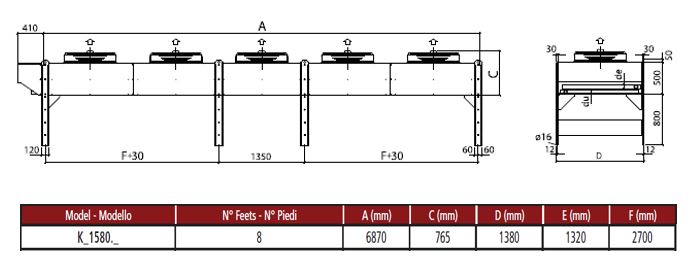

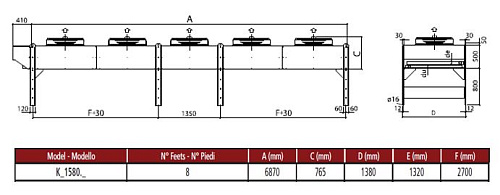

Конструкция выполнена для вертикального направления воздушного потока: в агрегате установлено пять осевых вентиляторов большого диаметра 800 мм, обеспечивающих суммарный объёмный расход воздуха порядка 67 000 м³/ч и равномерную продувку сечения теплообменника. Входные и выходные патрубки расположены для прямого подключения к наружному контуру и рассчитаны на условные диаметры 64 и 42 мм соответственно; компоновка позволяет организовать доступ для обслуживания вентиляторов и теплообменных секций.

Наружный кожух выполнен из оцинкованной стали с порошковой окраской, обеспечивающей защиту от атмосферных воздействий. Теплообменник изготовлен в виде трубчато-ребристой конструкции в соответствии с методикой EN 327, что сочетает большую площадь теплообмена и пригодность к эксплуатации в наружных условиях; вентиляторы — осевого типа, соответствуют требованиям по аэродинамике и акустике для данного класса мощности.

Устройство предназначено для применения в выносных системах холодоснабжения промышленных, складских и пищевых предприятий, а также в крупных торговых и морозильных установках, где требуется конденсаторная мощность порядка нескольких сотен киловатт; конструктивные и присоединительные параметры предусматривают интеграцию с системами, использующими R404A и типовые магистральные диаметры 64/42 мм.

Документация

Каталог оборудования
(2 455.50 Kb)
