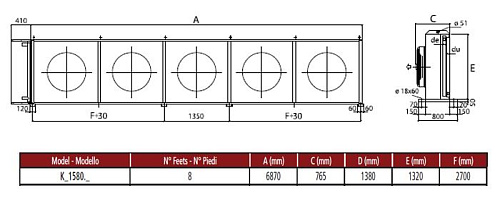

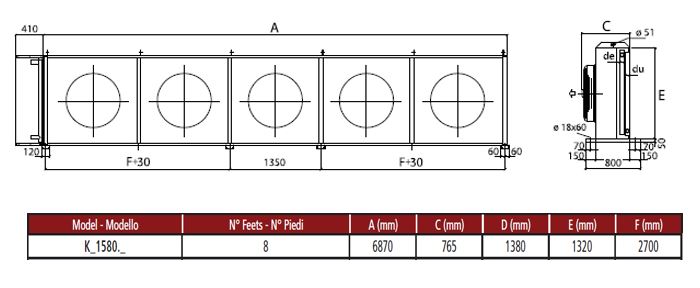

Конденсатор Thermokey серии «Q» 322.3 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KQ 1580.CD H

Описание

Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404A и имеет номинальную конденсационную способность 322,3 кВт при разности температур испаритель–конденсатор 15 K, определённой по методике EN 327; необходимый объём продувки обеспечивается расходом воздуха около 67 000 м3/ч. Для реализации расчётных режимов использованы пять осевых вентиляторов диаметром 800 мм, акустический уровень при удалении 10 м составляет 47 dBA; ёмкость трубной системы агрегата составляет 86 л, площадь теплообмена — 789 м2, присоединения холодоагента выполнены с условными проходами 64 мм (вход) и 42 мм (выход).

Горизонтальное исполнение с направленным воздушным потоком организует поперечную продувку секций теплообмена, реализованную как пятисекционная (по длине 800 мм) конструкция в соответствии с EN 327; расположение вентиляторов и воздухопроводящих каналов обеспечивает прямой отвод тепла от поверхности трубчатого теплообменника при внешней установке.

Корпус и монтажные элементы выполнены с учётом наружной эксплуатации: шкафные и несущие элементы из оцинкованной стали с порошковым покрытием, стойким к атмосферным воздействиям; теплообменная часть выполнена по стандартным требованиям EN 327 с трубчатыми теплообменниками и осевыми вентиляторами, а присоединительные патрубки соответствуют индустриальным размерам для интеграции в холодильный контур.

Агрегат предназначен для применения в промышленных и коммерческих холодильных системах — наружные выносные конденсаторы для холодильных складов, технологических установок пищевой промышленности и торговых объектов, где требуется конденсация порядка 300 kW при использовании R404A и предпочтительно горизонтальное направление воздушного потока.
