Конденсатор Thermokey серии «Q» 293.9 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KQ 1580.BD V

Описание

Конденсатор Thermokey серии Q предназначен для наружного применения в холодильных системах и обеспечивает тепловую нагрузку 293,9 кВт при хладагенте R404A и температурной разнице ΔT 15 K, определённой по методике EN 327; калькулируемая объёмная подача воздуха составляет порядка 71 500 м3/ч, а эффективная площадь теплообмена — около 592 м2, что определяет его пропускную способность по теплообмену. Объём трубной системы составляет 66 литров, присоединительные патрубки выполнены диаметрами 64 мм для входа и 42 мм для выхода, уровень звукового давления на 10 м — 47 dBA.

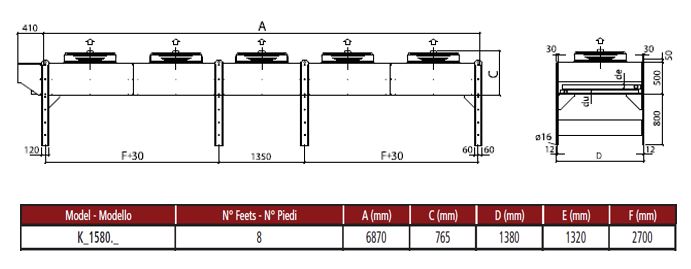

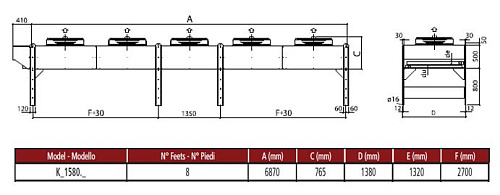

Конструктивно агрегат выполнен с вертикальным направлением воздушного потока: теплообменный блок обслуживается пятью осевыми вентиляторами диаметром 800 мм, расположенными для принудительной вентиляции через оребрённую поверхность теплообменника в соответствии с модульной компоновкой EN 327 (5×800 мм). Расположение патрубков и трубной магистрали соответствует промышленным коммуникационным схемам подключения конденсаторов, обеспечивая стандартные вход/выход хладагента указанных диаметров.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, что обеспечивает базовую защиту от коррозии при уличной установке. Испытание и сертификация теплопроизводительности выполнены по методике EN 327; конструкция использует типовые технологические решения для внешних конденсаторов с акцентом на устойчивость наружного исполнения и совместимость с промышленными линиями хладагента.

Применение конденсатора ориентировано на крупные холодильные установки торговых и складских комплексов, логистических центров и предприятий пищевой промышленности, использующих хладагент R404A; номинальные параметры и габариты вентиляторов делают устройство подходящим для систем с высокой воздухопроизводительностью и внешним размещением агрегата с вертикальным отводом воздуха.
