Конденсатор Thermokey серии «Q» 293.9 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KQ 1580.BD H

Описание

Конденсатор Thermokey серии Q (модель KQ 1580.BD H) рассчитан на работу с хладагентом R404A и при температурной разности испаритель–конденсатор 15 K обеспечивает тепловую производительность около 294 кВт по методике EN 327. Общая площадь теплопередающей поверхности составляет примерно 592 м², а внутренний объем трубной системы — 66 литров; акустическое давление на расстоянии 10 м зафиксировано на уровне 47 dBA.

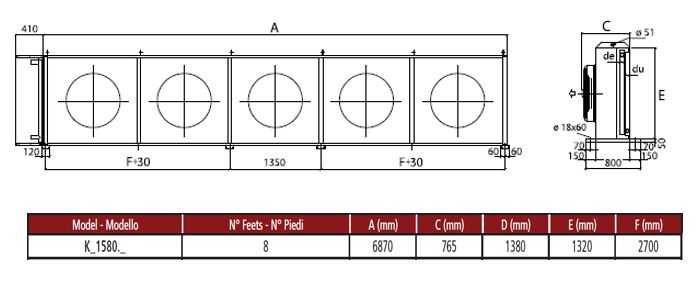

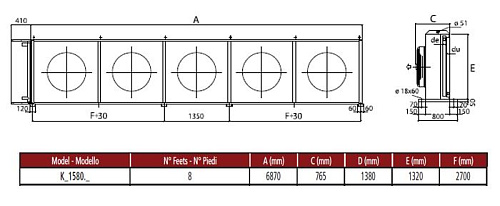

Агрегат выполнен в исполнении с горизонтальным направлением воздушного потока: пять осевых вентиляторов диаметром по 800 мм организуют равномерный поток воздуха через секции теплообменника, суммарный объёмный расход воздуха достигает порядка 71 500 м³/ч. Конструкция предусматривает магистральные патрубки для присоединения фреоновой трассы с условными диаметрами входа и выхода 64 мм и 42 мм соответственно, что учитывается при проектировании трубопроводов и арматуры.

Корпус и наружные панели изготовлены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает долговременную эксплуатацию при наружном размещении. Теплообменник спроектирован в соответствии с требованиями стандарта EN 327; используемая конфигурация секций и канальная компоновка вентиляторов ориентированы на повышение эффективности конденсации при заданных температурных условиях.

Конденсатор предназначен для интеграции в холодильные системы коммерческой и промышленной направленности (склады, логистические центры, пищевое производство и т.д.) с требуемой производительностью около 294 кВт на R404A; горизонтальное исполнение и заявленные габаритные и акустические параметры следует учитывать при планировании расположения на объекте и при подборе комплектующих трасс.

Документация

Каталог оборудования
(2 455.50 Kb)
