Конденсатор Thermokey серии «Q» 254.2 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KQ 1580.AD V

Описание

Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404a при температурном напоре 15 K по норме EN 327, обеспечивая тепловую производительность 254,2 кВт; номинальные теплопередающие поверхности суммарно составляют около 395 м², объём теплообменных труб — 44 л, а заявленный расход воздуха при принудительной вентиляции достигает 84 500 м³/ч. Уровень звукового давления на расстоянии 10 м указан как 47,0 дБ(А). Коммутационные патрубки выполнены диаметрами условного прохода 54 мм для входа и 35 мм для выхода.

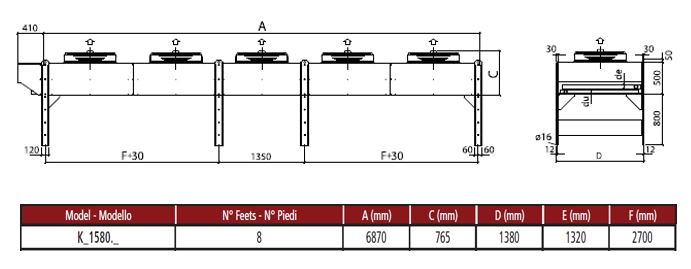

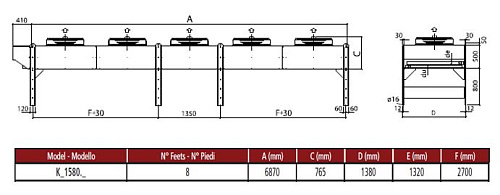

Конденсатор имеет исполнение с вертикальным направлением воздушного потока и оборудован пятью вентиляторами диаметром по 800 мм, расположенными для создания принудительной циркуляции воздуха через теплообменную поверхность. Модульная компоновка соответствует требованиям наружного выносного конденсатора и предусматривает удобство подводки трубопроводов и обслуживания вентиляторов и теплообменника.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, рассчитанным на эксплуатацию под воздействием атмосферных осадков; конструкция теплообменника предусматривает объём труб и большую площадь теплообмена, обеспечивающие заявленную теплопроизводительность при расчётных условиях EN 327. Для адаптации к специфическим эксплуатационным требованиям возможна комплектация в специализированных исполнениях и с дополнительными опциями.

Применение конденсатора ориентировано на выносные холодильные установки промышленного и коммерческого назначения, совместимые с холодильными системами на R404a и рассчитанные на ΔT 15 K по EN 327, в том числе для холодильных камер, морозильных комплексов и систем центрального холодоснабжения в торговле, логистике и пищевой промышленности.
