Конденсатор Thermokey серии «Q» 255.8 кВт, R404a, ∆T=15 K, EN 327 4х800 мм, KQ 1480.CD H

Описание

Конденсатор Thermokey серии Q рассчитан на теплообменную нагрузку 255,8 кВт при ∆T = 15 K по методике EN 327 для хладагента R404A; рабочая производительность по воздухообмену обеспечивается расходом порядка 53 600 м3/ч. Объём трубного контура составляет около 70 л, площадь теплообмена секции — порядка 631 м², измеренный уровень акустического давления на расстоянии 10 м — 46 dB(A). Входной и выходной патрубки для фреоновой магистрали выполнены диаметрами 64 мм и 42 мм соответственно.

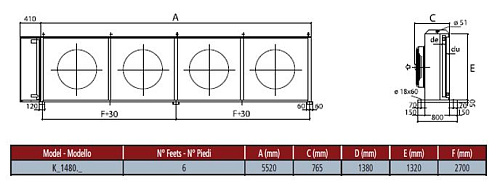

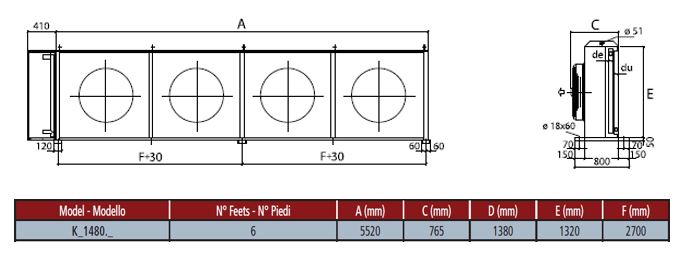

Агрегат выполнен в горизонтальном исполнении воздушного потока с четырьмя вентиляторами диаметром 800 мм, расположенными для обеспечения направленного обдува теплообменных батарей; такое расположение вентиляторов соответствует конструкции выносного наружного конденсатора и облегчает подводку фреоновой магистрали и монтаж на опорах. Конфигурация «EN 327 4х800 мм» указывает на соответствие габаритной и испытательной схемы теплообменника требованиям стандарта EN 327 для конденсаторов.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, повышающим устойчивость к атмосферным воздействиям и коррозии внешних поверхностей. Теплообменные элементы изготовлены в соответствии с промышленными технологиями трубно-пластинчатых/трубчатых батарей (сертификация по EN 327 обеспечивает контроль герметичности и теплопередачи), применённые вентиляторы обеспечивают заявленный расход воздуха при заданном геометрическом исполнении.

Конденсатор предназначен для применения в системах холодоснабжения промышленных предприятий, складских и логистических комплексов и объектов пищевой промышленности, использующих хладагент R404A и требующих производительности в указанном диапазоне; исполнение с горизонтальным потоком и стандартными патрубками обеспечивает совместимость с типовыми схемами выносных конденсаторов и монтаж в наружных установках.
