Конденсатор Thermokey серии «Q» 140.6 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KQ 1463.CD H

Описание

Конденсатор Thermokey серии «Q» выполнен для работы с хладагентом R404A и рассчитан по методике EN 327 при температурной разнице ΔT = 15 K; по нормам EN 327 его тепловая производительность составляет 140,6 кВт. Установленная система воздухообмена обеспечивает расход воздуха порядка 26 400 м3/ч за счёт четырёх вентиляторов диаметром 630 мм; заявленный уровень звукового давления на удалении 10 м составляет 45 dBA. Объём трубной системы равен 53 л, суммарная площадь теплообмена — 482 м2; гидравлические патрубки имеют наружные диаметры входа/выхода 54/42 мм.

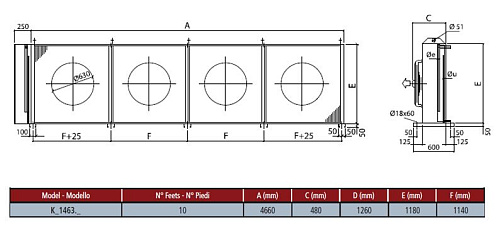

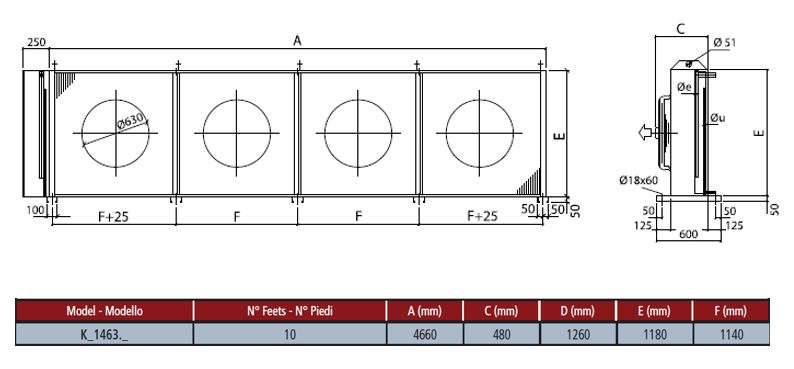

Конструкция рассчитана на горизонтальный тип воздушного потока, что определяет компоновку вентиляторов и направление отбора воздуха через теплообменный блок; исполнение как выносного конденсатора предполагает размещение агрегата вне машинного помещения. Размещение четырёх одинаковых вентиляторов обеспечивает равномерное продувание теплообменной поверхности и совместимо с секционированием исполнения EN 327 4×630 мм.

Корпус агрегата выполнен из оцинкованной стали с защитным покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую антикоррозионную защиту внешних элементов. Теплообменный блок и трубная система сконструированы в соответствии с требованиями EN 327; указанные объём труб и площадь теплообмена используются при расчётах гидравлических и тепловых характеристик конденсатора в составе холодильной установки.

Применение устройства соответствует промышленным и коммерческим холодильным системам средней и высокой мощности, требующим наружного конденсирования при использовании R404A и расчёта по ΔT=15 K; типовое использование включает холодовые камеры, дистрибуционные центры и технологические холодильные установки, где важны высокая производительность конденсации и возможность горизонтального размещения аппарата.
