Конденсатор Thermokey серии «Q» 130.8 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KQ 1463.BD H

Описание

Конденсатор Thermokey серии «Q» предназначен для работы с хладагентом R404A и рассчитан по методике EN 327 на коэффициент теплопередачи при ΔT = 15 K, обеспечивая теплоотдачу 130,8 кВт. Обмен теплоносителя реализован через трубную систему с объемом порядка 41 л и общей площадью теплообмена около 362 м²; присоединительные патрубки фреоновой линии имеют условные диаметры 54 мм (вход) и 42 мм (выход). Рабочий воздушный поток генерируется четырьмя осевыми вентиляторами диаметром 630 мм, обеспечивающими суммарный расход воздуха порядка 28 000 м³/ч; уровень звукового давления на удалении 10 м составляет примерно 45 дБА.

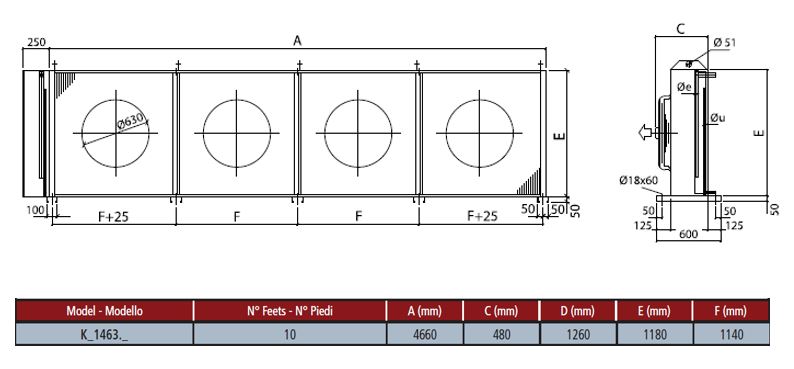

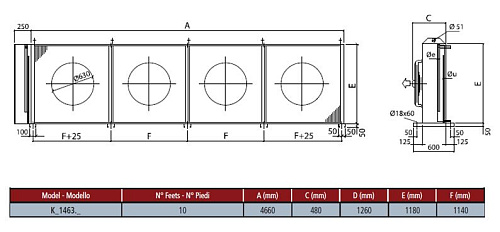

Конденсатор выполнен в исполнении с горизонтальным направлением воздушного потока (H) и рассчитан как выносной агрегат для наружной установки в составе холодильной системы. Четыре вентилятора расположены таким образом, чтобы обеспечить принудительный обдув теплообменных поверхностей и равномерное распределение потока по кассетным или трубчатым секциям, выполненным в соответствии с требованиями EN 327.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных воздействий и коррозии при наружной установке. Конструктивно предусмотрены стандартные фреоновые подключения и облегченный доступ к теплообменной части для обслуживания; конструкция теплообменника соответствует промышленным нормам по конфигурации и теплообменной площади.

Применение конденсатора целесообразно в холодильных системах торговых предприятий, логистических складов и пищевой промышленности, где используются системы на R404A и требуется удалённое (выносное) отведение конденсационной теплоты с горизонтальным воздушным потоком. Модель подходит для интеграции в стационарные наружные установки и секционные конденсирующие блоки в соответствии с проектными требованиями.
