Конденсатор Thermokey серии «Q» 110.3 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KQ 1463.AD H

Описание

Конденсатор Thermokey серии Q рассчитан на отвод тепловой нагрузки порядка 110,3 кВт при использовании хладагента R404A и температурном перепаде 15 K — параметр подтверждён согласно методике EN 327. Аппарат обеспечивает массовый воздушный поток порядка 30 000 м3/ч за счёт четырёх вентиляторов диаметром 630 мм; площадь теплообмена составляет примерно 241 м2, объём трубной системы — 26 литров, коммутационные патрубки имеют диаметры 35 и 28 мм. Уровень звукового давления на расстоянии 10 м заявлен на уровне около 45 дБ(А).

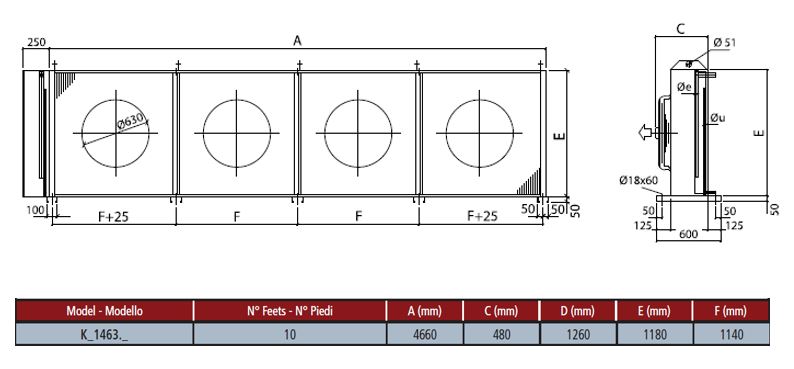

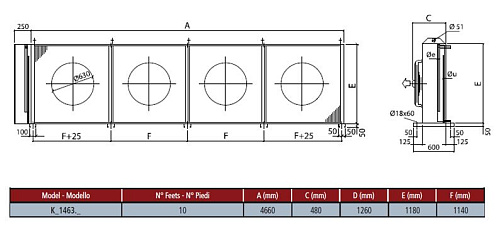

Конденсатор исполнен с горизонтальным направлением воздушного потока и оборудован четырьмя осевыми вентиляторами, формирующими принудительную вентиляцию через теплообменную поверхность. Горизонтальная схема движения воздуха и конфигурация вентиляторов определяют характер расположения теплообменных поверхностей и требуют учёта направления потока при проектировании установки и организации обдува.

Корпус и внешние элементы конструкции исполнены с учётом эксплуатации в открытой атмосфере; внешняя обработка поверхности обеспечивает защиту от атмосферных осадков. Теплообменник обладает значительной контактной площадью и внутренним объёмом труб, что влияет на теплопередачу и величину требуемой заправки хладагента; расчёт и испытания производительности выполнены в соответствии со стандартными методиками EN 327 для сопоставимости параметров.

Применим в холодильных системах промышленных и коммерческих объектов, требующих наружного конденсирования при мощности около 110 кВт на R404A и ΔT=15 K: холодильно‑морозильные камеры, складские комплексы пищевой продукции и технологические установки пищепереработки. Габариты подключений и заявленная воздушная производительность следует учитывать при проектировании трубопроводов, виброизоляции и размещении вблизи зон с требованиями по уровню шума.
