Конденсатор Thermokey серии «Q» 192.5 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KQ 1380.CD V
- Артикул: KQ 1380.CD V
- Бренд: Thermokey
- Вес кг: 481
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 53
- Площадь теплообмена м2: 473
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х800
- Патрубки Вход / Выход мм: 54 / 42
- Расход воздуха м3/час: 40 200
- Производительность кВт R404A DT15K EN327: 192,5
- Уровень шума dBA 10м: 45
Описание
Конденсатор Thermokey серии «Q» рассчитан на теплопередачу 192,5 кВт при использовании хладагента R404A и температурной разнице ΔT = 15 K в соответствии с методикой EN 327; номинальный воздушный расход через теплообменник составляет 40 200 м3/ч, акустический уровень зарегистрирован на уровне 45 dBA на расстоянии 10 м. Объём трубной системы составляет 53 л, а эффективная площадь теплообмена — 473 м2; присоединительные патрубки магистрали имеют размеры 54 мм (вход) и 42 мм (выход).

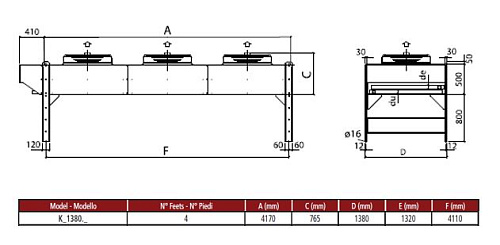

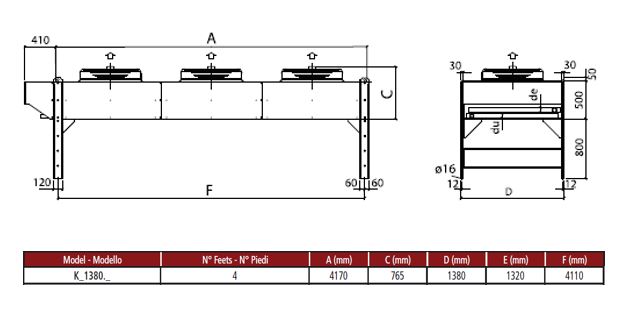

Конструктивно агрегат выполнен для вертикального направления воздушного потока и оснащён тремя осевыми вентиляторами диаметром 800 мм, что обеспечивает направленную продувку оребрённого теплообменника и согласованную работу в режиме выносного конденсатора. Расположение и количество вентиляторов соответствует заданной производительности и позволяют обеспечить требуемый перепад температуры для заданного ΔT по протоколу EN 327.
Корпус и внешние элементы выполнены по промышленным стандартам с применением оцинкованной стали и порошкового покрытия, устойчивого к атмосферным воздействиям, что обеспечивает коррозионную защиту при наружной установке. Теплообменная часть реализована в соответствии со спецификацией EN 327; совместимость с хладагентом R404A учтена в подборе объёмов трубной системы и гидравлических присоединений.
Применение характерно для внешних/выносных конденсаторных установок в системах промышленного охлаждения пищевых производств, складов и логистики, а также торговых объектов, где необходима работа с хладагентом R404A при ΔT=15 K; размеры и диаметры патрубков устанавливают требования к магистральным соединениям и требуемому гидравлическому расчёту при интеграции в существующие холодильные контуры.
