Конденсатор Thermokey серии «Q» 170.5 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KQ 1380.BD H

Описание

Конденсатор Thermokey серии «Q», модель KQ 1380.BD H, рассчитан на тепловую нагрузку 170,5 кВт при применении хладагента R404A и температурном перепаде ΔT = 15 K по методике EN 327; номинальная площадь теплообмена составляет 355 м², объем трубной системы — 41 л, номинальный расход воздуха через блок — около 42 900 м³/ч, уровень шума на расстоянии 10 м — 45 дБ(А). Присоединительные патрубки для входа и выхода хладагента имеют условные диаметры 54 мм и 42 мм соответственно.

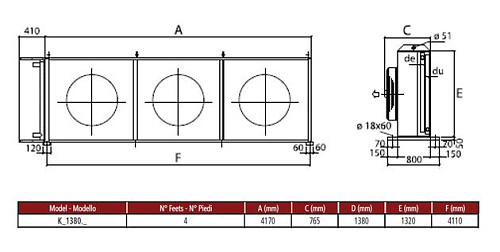

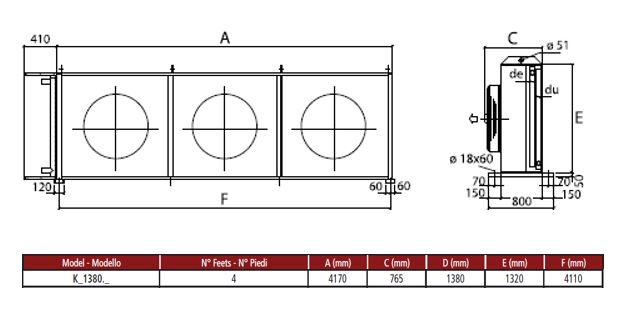

Исполнение с горизонтальным направлением воздушного потока предполагает размещение системы обдува и теплообменного пакета в плоскости, перпендикулярной вертикали корпуса; для формирования требуемого потока используются три вентилятора диаметром 800 мм, обеспечивающие равномерный проход воздуха через теплообменную поверхность и соответствующий номинальный расход.

Корпус агрегата выполнен из оцинкованной стали с последующей порошковой окраской, что обеспечивает устойчивость к атмосферным воздействиям при наружной эксплуатации; конструкция рассчитана на монтаж выносного конденсатора в климатических установках, при необходимости возможна поставка в специальном исполнении с дополнительными опциями и защитными покрытиями по проектным требованиям.

Применяется в составе холодильных систем промышленных и коммерческих объектов, совместим со схемами, рассчитанными на R404A и типовые сети конденсации по стандартам EN 327; модель подходит для наружного расположения на технических площадках систем холодоснабжения складов, распределительных центров и производственных холодильных камер, где требуются указанные тепловые и аэродинамические характеристики.

Документация

Каталог оборудования
(2 455.50 Kb)
