Конденсатор Thermokey серии «Q» 147.1 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KQ 1380.AD H
- Артикул: KQ 1380.AD H
- Бренд: Thermokey
- Вес кг: 413
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 27
- Площадь теплообмена м2: 237
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х800
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 50 700
- Производительность кВт R404A DT15K EN327: 147,1
- Уровень шума dBA 10м: 45
Описание
Конденсатор Thermokey серии Q предназначен для работы в хладоносительных системах на хладагенте R404A при стандартном перепаде температур 15 K; при этом номинальная тепловая производительность составляет 147,1 кВт по методике EN 327. Расход воздуха через теплообменник при рабочем режиме — порядка 50 700 м3/ч, суммарный объем трубного змеевика — 27 л, а эффективная площадь теплообмена — около 237 м2. Патрубки подсоединения хладагента имеют условные диаметры входа/выхода 42 мм и 35 мм; уровень акустического давления на расстоянии 10 м составляет примерно 45 дБА.

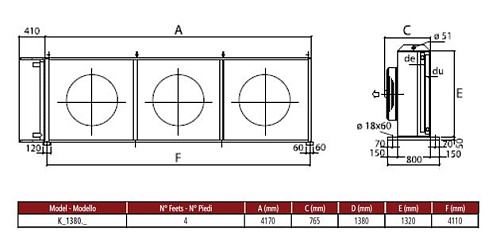

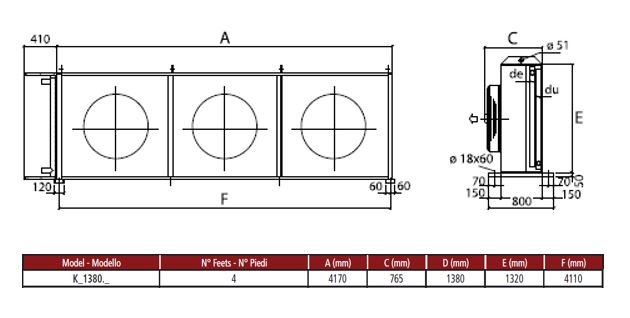

Конструктивно агрегат выполнен как удалённый (выносной) конденсатор с горизонтальным направлением воздушного потока: воздушный поток формируется трёхвентиляторным блоком с вентиляторами большого диаметра для обеспечения требуемой пропускной способности воздуха. Змеевиковая секция и вентиляторный блок размещены в одном корпусе, предназначенном для установки вне помещения; исполнение корпуса и компоновка элементов ориентированы на эксплуатацию в наружных условиях.
Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферных осадков и коррозии внешних поверхностей. Теплообменник представляет собой трубно-оребрённую конструкцию с указанным объёмом труб и площадью теплообмена, что определяет возможную скорость теплообмена и гидравлические характеристики при переходе хладагента через змеевик. Соответствие расчётных характеристик стандарту EN 327 позволяет использовать установленные протоколы испытаний для подтверждения параметров.
Агрегат рассчитан на интеграцию в промышленные холодильные системы средних и больших мощностей, в том числе для складских помещений, пищевого производства и логистических центров, где применим хладагент R404A и необходимо соблюдение заданного температурного перепада. Горизонтальное направление потока и заявленный уровень шума учитываются при выборе места расположения на кровле или на уровне земли с учётом акустических и аэродинамических ограничений объекта.
