Конденсатор Thermokey серии «Q» 105.7 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KQ 1363.CD V

Описание

Конденсатор серии «Q» рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу порядка 105,7 кВт при перепаде температур 15 K согласно методике EN 327; теплообменная поверхность блока составляет приблизительно 362 м², объём трубной системы — 41 л, а сечение присоединительных патрубков для входа и выхода хладагента — 54 мм и 35 мм соответственно. Воздушный поток через теплообменник при номинальной нагрузке достигает примерно 19 800 м³/ч, три осевых вентилятора диаметром по 630 мм обеспечивают вертикальное направление потока; уровень звукового давления на расстоянии 10 м заявлен в районе 44 дБА.

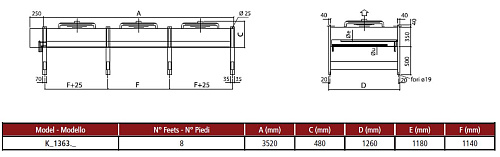

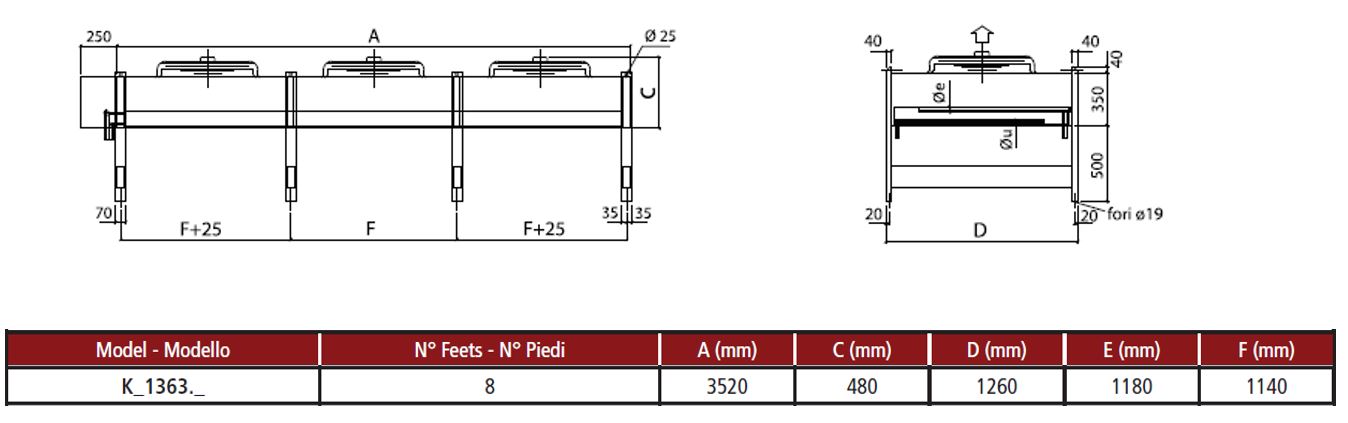

Конструкция выполнена как выносной (наружный) конденсатор с вертикальным направлением воздуха; три одинаковых вентилятора расположены в единой линии и формируют равномерное обдувание теплообменного блока. Расположение и размеры вентиляторов, а также конфигурация трубно-пластинчатого теплообменника соответствуют требованиям EN 327 и рассчитаны на присоединение к типовым промышленным холодильным контурам с указанными диаметрами патрубков.

Корпус агрегата изготовлен из оцинкованной стали с защитным порошковым покрытием, рассчитанным на эксплуатацию во внешней среде и устойчивость к атмосферным осадкам; применённые материалы и технологические решения ориентированы на долговременную защиту основных узлов от коррозии и агрессивного воздействия внешней среды. Трубная система спроектирована с учётом объёма заполнения и возможности сервисного обслуживания.

Устройство предназначено для применения в промышленных и коммерческих холодильных установках, системах холодоснабжения складских помещений, пищевых производств и логистических центров, где используется R404A и требуется модульная выносная конденсация с вертикальным обдувом и высокой производительностью по теплопередаче при ограниченной занимаемой площади.
