Конденсатор Thermokey серии «Q» 105.7 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KQ 1363.CD H

Описание

Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404A и обеспечивает холодопроизводительность 105,7 кВт при измерении по методике EN 327 с температурным перепадом ΔT = 15 K. Теплообменная секция имеет общую площадь около 362 м² и внутренний объём труб порядка 41 л, воздушный поток через блок при рабочем режиме составляет примерно 19 800 м³/ч, уровень звукового давления на удалении 10 м — 44 dBA. Гидравлические подключения выполнены с входным и выходным патрубками диаметром 54 мм и 35 мм соответственно.

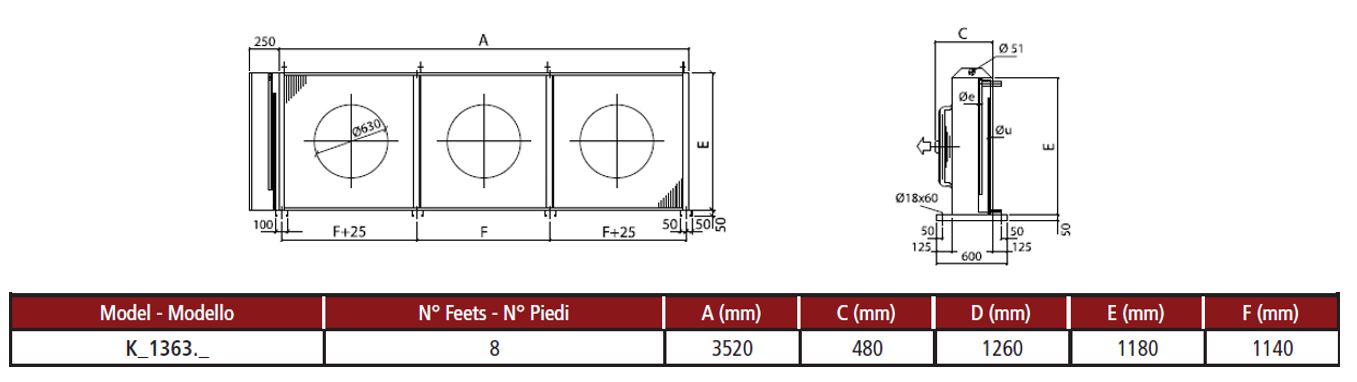

Агрегат выполнен в исполнении с горизонтальным направлением воздушного потока: три осевых вентилятора диаметром 630 мм распределены по длине корпуса для равномерного прогрева теплообменной секции и обеспечения заданного расхода воздуха. Конструкция соответствует конфигурации, обозначенной по EN 327 как трёхмодульная по 630 мм, что влияет на компоновку рам и доступ для обслуживания.

Корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает коррозионную стойкость при наружной установке. Теплообменная секция и трубопроводы рассчитаны на эксплуатацию с R404A при типичных технологических нагрузках, площадь поверхности и объём труб определяют необходимую ёмкость хладагента и гидравлические параметры системы.

Конденсатор предназначен для интеграции в выносные (наружные) холодильные установки промышленного и коммерческого назначения: складские холодильники, морозильные камеры и технологические системы пищевых производств, где требуется уровень холодопроизводительности около 105 кВт при ΔT 15 K и подключение к магистральным трубопроводам с указанными диаметрами патрубков.
