Конденсатор Thermokey серии «Q» 84.1 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KQ 1363.AD H
- Артикул: KQ 1363.AD H
- Бренд: Thermokey
- Вес кг: 221
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 21
- Площадь теплообмена м2: 181
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х630
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 22 500
- Производительность кВт R404A DT15K EN327: 84,1
- Уровень шума dBA 10м: 44
Описание
Конденсатор Thermokey серии «Q» (модификация KQ 1363.AD H) рассчитан на работу с хладагентом R404A и обеспечивает холодопроизводительность порядка 84,1 кВт при температурной разнице 15 K в соответствии со стандартом EN 327; суммарный объём трубной системы составляет 21 л, а общая площадь теплообмена — приблизительно 181 м². Номинальный расход воздуха через теплообменник при горизонтальном направлении потока достигает около 22 500 м³/ч, уровень акустического давления на расстоянии 10 м — 44 дБ(А); стандартные патрубки подключения имеют внутренние диаметры 42 мм и 35 мм для входа и выхода хладагента соответственно.
Корпус и компоновка выполнены для горизонтального движения воздуха: теплообменный блок ориентирован на принудительную продувку тремя осевыми вентиляторами большого диаметра (по 630 мм), установленными над секциями теплообменника для равномерного обдува. Конструкция рассчитана как выносной конденсатор с внешними патрубками подключения, обеспечивающими интеграцию в холодильные контуры с соответствующими размерностями трубопроводов.
Теплообменник и корпус изготовлены с учётом требований EN 327; внешние панели корпуса выполнены из оцинкованной стали с порошковым покрытием, стойким к атмосферным осадкам, что обеспечивает базовую защиту от коррозии при наружной установке. Применение крупногабаритных осевых вентиляторов и секционной конструкции теплообменника обеспечивает эффективную площадь контакта хладагента и воздушного потока в рамках заявленной площади теплообмена.
Устройство предназначено для применения в коммерческих и промышленных холодильных установках — распределительных складах, объектах пищевой промышленности и торговой логистики — где требуется выносной конденсатор с горизонтальным направлением потока и производительностью порядка десятков киловатт по холодопроизводительности. Соответствие EN 327 и стандартные размеры патрубков упрощают интеграцию в существующие холодильные схемы, рассчитанные на работу с R404A.

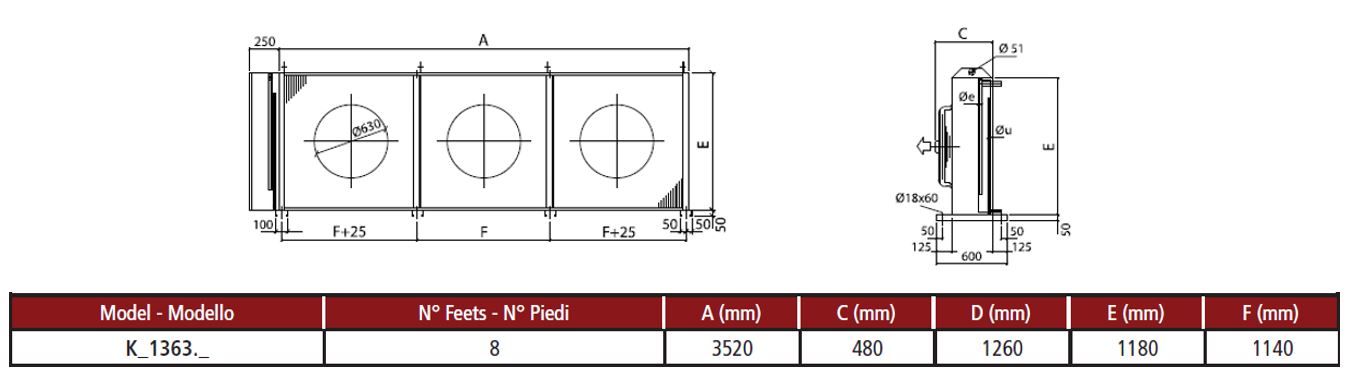

Документация
