Конденсатор Thermokey серии «Q» 127.9 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KQ 1280.CD H

Описание

Номинальная конденсационная способность устройства составляет порядка 128 кВт при использовании хладагента R404A и перепаде температур ΔT = 15 K, измеренном по методике EN 327; заявленный расход воздуха через теплообменник — около 26 800 м3/ч, суммарный уровень звукового давления на расстоянии 10 м — 43 dBA. Объём трубной системы равен 35 л, приведённая площадь теплообмена составляет 316 м2, а присоединительные патрубки выполнены диаметрами 42 мм (вход) и 35 мм (выход), что определяет требования к гидравлическому подключению.

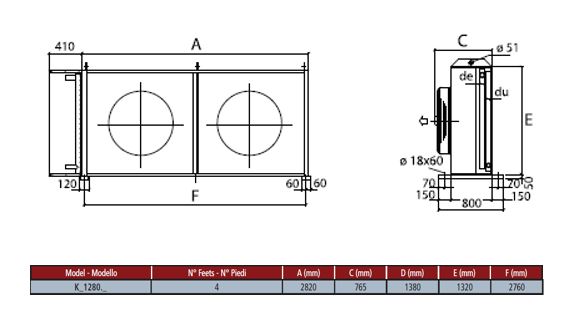

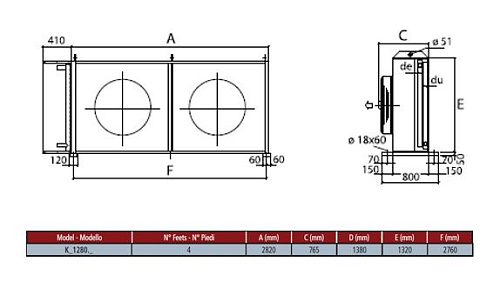

Конденсатор выполнен в исполнении с горизонтальным направлением воздушного потока, в конфигурации с двумя осевыми вентиляторами диаметром по 800 мм, расположенными для продувки поверхности теплообмена; конструктивно это соответствует выносному наружному конденсатору с рабочим расположением вентиляторов и змеевиков, адаптированным под испытания по EN 327 (обозначение 2×800 мм).

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую антикоррозионную защиту для наружной установки. Применение стандартизированных патрубков и проверенной по EN 327 конфигурации теплообменной поверхности обеспечивает совместимость с типовыми холодильными контурами на R404A.

Агрегат предназначен для интеграции в промышленные холодильные установки торговых, складских и пищевых предприятий, где требуется конденсаторная мощность порядка 128 кВт; горизонтальное исполнение и указанные диаметры патрубков определяют требования к монтажному расположению и гидравлическому и воздушному взаимодействию с окружающей средой и смежным оборудованием.
