Конденсатор Thermokey серии «Q» 101.0 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KQ 1280.AD V

Описание

Конденсатор Thermokey серии «Q» (модель KQ 1280.AD V) рассчитан на тепловую нагрузку 101,0 кВт при использовании хладагента R404A и перепаде температур ΔT = 15 K по методике EN 327; расчетная производительность воздухообмена составляет 33 800 м3/ч, обеспечиваемая двумя вентиляторами диаметром по 800 мм; объем трубной системы — 18 л, эффективная площадь теплообмена — 158 м2; гидравлические патрубки присоединения имеют условные диаметры 42 мм (вход) и 28 мм (выход); акустический уровень на расстоянии 10 м указан как 43 dBA.

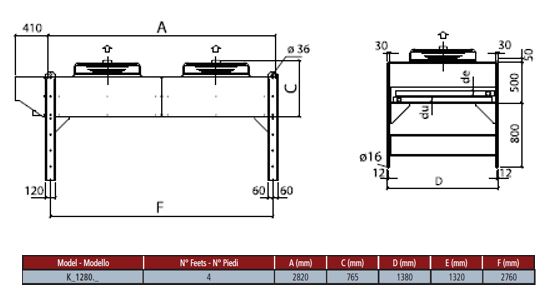

Аппарат выполнен в исполнении с вертикальным направлением воздушного потока, что определяет компоновку вентиляторов и теплообменного блока для раздельного прохода воздуха через ребристую поверхность теплообменника; конструкция рассчитана как выносной конденсатор для интеграции с внешней холодильной установкой и предусматривает стандартные присоединительные размеры для встраивания в технологическую трубопроводную сеть.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, теплообменный блок сконструирован в соответствии с требованиями EN 327; сочетание объема труб и площади теплообмена обеспечивает требуемую теплоотдачу при указанном перепаде температур, а проект вентиляторной части рассчитан на достижение заданного расхода воздуха при использовании двух 800‑мм вентиляторов.

Конденсатор предназначен для использования в наружных системах холодоснабжения, совместим с контурами на хладагенте R404A, применяется для обслуживания морозильных камер, складов холодовой логистики и технологических холодильных линий пищевой промышленности; предусмотренные диаметры патрубков и акустические характеристики учитываются при проектировании трасс и размещении оборудования на площадке.
