Конденсатор Thermokey серии «Q» 101.0 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KQ 1280.AD H

Описание

Конденсатор Thermokey серии Q (модель KQ 1280.AD H) рассчитан на отведение тепловой нагрузки порядка 101 кВт при использовании хладагента R404A и расчётном перепаде температур 15 K по методике EN 327; теплообменный блок имеет площадь теплообмена около 158 м² и внутренний объём труб примерно 18 литров; рабочий воздушный поток формируют два осевых вентилятора диаметром 800 мм с суммарным расходом воздуха порядка 33 800 м³/ч, акустический уровень на удалении 10 м составляет примерно 43 dBA; присоединительные патрубки выполнены под условные диаметры входа/выхода 42 и 28 мм.

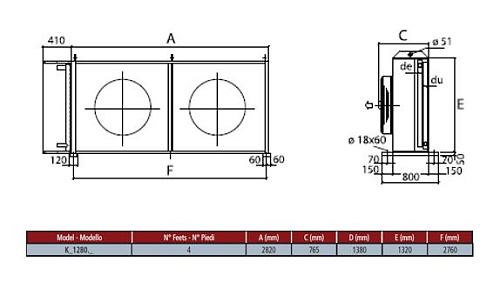

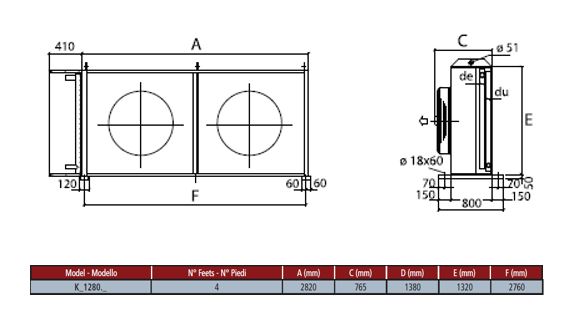

Горизонтальное исполнение воздушного потока предполагает расположение вентиляторов для поперечного продува оребрённого теплообменника, обеспечивая прямой проход воздуха через секции конденсатора; конструкция выполнена как выносной наружный блок с упрощённым доступом к коллекторам и присоединительным фитингам для монтажа в составе холодильной установки.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим базовую защиту от атмосферных воздействий; применены промышленные осевые вентиляторы крупного диаметра для достижения требуемого расхода воздуха при контролируемом уровне шума; конструкция и характеристики теплообменника ориентированы на соответствие требованиям испытаний и расчётов по стандарту EN 327.

Модель предназначена для использования в системах промышленного и коммерческого холодоснабжения на объектах пищевой промышленности, холодильных складах и логистических центрах, совместима с холодильными контурами на базе R404A и применяется в конфигурациях, где требуется выносной наружный конденсатор с горизонтальным направлением потока.
