Конденсатор Thermokey серии «Q» 70.5 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KQ 1263.CD H
- Артикул: KQ 1263.CD H
- Бренд: Thermokey
- Вес кг: 183
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 27
- Площадь теплообмена м2: 241
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х630
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 13 200
- Производительность кВт R404A DT15K EN327: 70,5
- Уровень шума dBA 10м: 42
Описание
Конденсатор Thermokey серии «Q» (модель KQ 1263.CD H) спроектирован для работы в холодильных системах на хладагенте R404A; по методике EN 327 при перепаде температур 15 K обеспечивается теплопроизводительность около 70,5 кВт. Устройство обеспечивает суммарный воздушный поток порядка 13 200 м3/ч, площадь теплообмена порядка 241 м2 и внутренний объем трубного контура приблизительно 27 л; уровень звукового давления на удалении 10 м составляет 42 дБА. Патрубки для подключения хладагента имеют диаметр входа 42 мм и выхода 35 мм, что соответствует промышленным соединениям магистралей данного класса мощности.

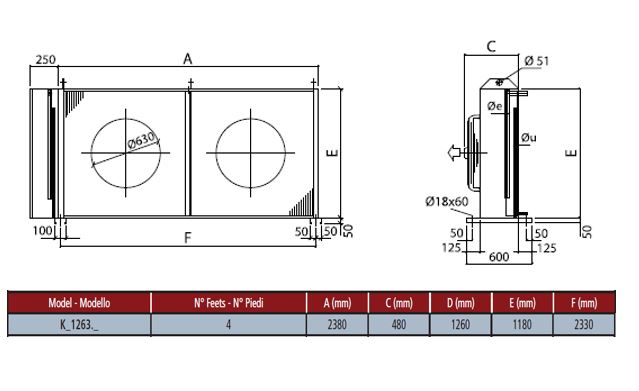

Конструкция выполнена с горизонтальным направлением воздушного потока и оснащена двумя осевыми вентиляторами диаметром 630 мм, обеспечивающими прямой продув теплообменной решётки. Такое исполнение предусматривает выносной монтаж конденсатора относительно машинного помещения и упрощает организацию воздухообмена и обслуживания вентиляторного блока. Корпус и расположение элементов спроектированы с учётом внешней установки и доступа к присоединительным патрубкам.
Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, обеспечивающим антикоррозионную защиту и стойкость к атмосферным воздействиям при наружной эксплуатации. Теплообменная система рассчитана и сертифицирована по стандартам EN 327, что отражается в приведённых значениях эффективной площади теплообмена и рабочем объёме трубной системы. Применение двух вентиляторов большого диаметра позволяет достигать требуемой производительности при относительно низком уровне шума на расстоянии.
Конденсатор предназначен для применения в промышленных и коммерческих холодильных установках: холодильно-морозильных камерах, системах централизованного охлаждения для торговли и логистики, выносных и наружных конденсаторных узлах. Совместимость с хладагентом R404A и соответствие измерениям по EN 327 делает устройство совместимым с системами, рассчитанными на указанные параметры перепада температуры и присоединительные диаметры трубопроводов.
