Конденсатор Thermokey серии «Q» 66.0 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KQ 1263.BD V

Описание

Конденсатор Thermokey серии «Q» предназначен для работы с хладагентом R404A и обеспечивает холодопроизводительность 66 кВт при температурной разности отопления/конденсации ΔT = 15 K по методике EN 327; расчетные параметры включают объем труб порядка 21 л и эффективную площадь теплообмена около 181 м². Аэродинамическая характеристика устройства соответствует расходу воздуха примерно 14 000 м³/ч, что достигается за счет двух вентиляторов диаметром 630 мм, заявленный уровень акустического давления на удалении 10 м — 42 dBA.

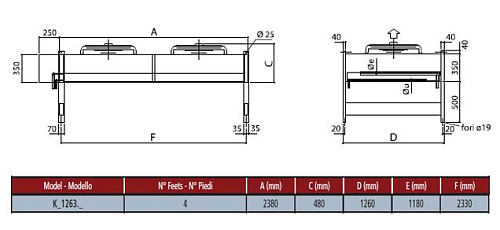

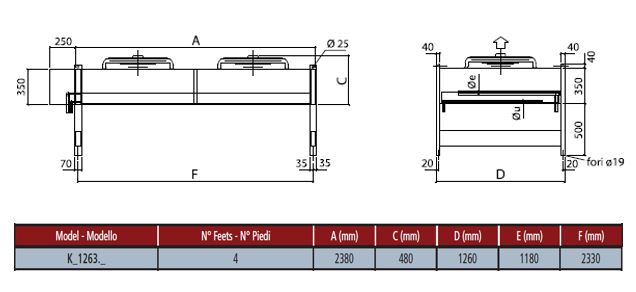

Конструкция реализована в исполнении с вертикальным направлением воздушного потока: два крупногабаритных вентилятора обеспечивают прохождение воздуха через теплообменный блок по вертикальной оси. Соединительные патрубки для холодильной жидкости выполнены с диаметрами входа/выхода 42 и 35 мм, что обеспечивает интеграцию в стандартные технологические контуры; модель сертифицирована и протестирована по протоколу EN 327 в конфигурации с двумя блоками вентиляторов 630 мм.

Корпус агрегата изготовлен из оцинкованной стали с порошковой окраской, устойчивой к атмосферным воздействиям, что обеспечивает базовую коррозионную защиту наружного исполнения. Теплообменный модуль характеризуется заданным объемом труб и площадью теплообмена, что определяет его способность работать в системах с высокой теплоотдачей; применяемые технологические решения соответствуют требованиям наружных выносных конденсаторов.

Модель подходит для применения в коммерческих и промышленных холодильных установках, в том числе в системах холодоснабжения для складов, торговых объектов и пищевого производства, где требуется выносной конденсатор с вертикальным воздухопотоком и работой на R404A при ΔT 15 K; подключение к холодильной сети осуществляется через указанные патрубки в рамках соответствующей гидравлической схемы.
